Gira System 3000 lichtbesturing

Lichtbesturing conventioneel of via Bluetooth-app

Het Gira System 3000 biedt maximale flexibiliteit en het beste comfort voor een geavanceerde lichtbesturing: met verschillende bedieningselement-opzetstukken is een eenvoudig gebruik en voor elke comfortwens een zowel functioneel als esthetisch overtuigende oplossing beschikbaar.

  • Schakelen en dimmen van licht
  • Handmatig via schakelaar en app of automatisch via
    bewegingsmelders en tijdschakelklokken
  • Instellen van automatische inschakeltijden
  • Aanwezigheidssimulatie
  • Met eNet-producten en KNX RF compatibel
  • Schakeltijden via geïntegreerde astrofunctie aanpasbaar aan zonsopgang en zonsondergang
  • Individuele aanpassing van de lichtsterkte van de verlichting
  • Nachtlicht- en hotelfunctie
  • Verschillende afdekramen verkrijgbaar
  • Eenvoudige inbedrijfstelling

De Gira System 3000 bedieningselement-opzetstukken voor de lichtbesturing
in detail

De bedieningselement-opzetstukken van de Gira System 3000 lichtbesturing onderscheiden zich door een intuïtieve bediening en een duidelijke markering van de toetsen. Verschillende varianten maken bedieningsgemak op maat mogelijk, naar keuze met handmatig bedienings- of touchopzetstuk, via Bluetooth of draadloos met eNet. Zelfs de eenvoudige bedieningselement-opzetstukken slaan een individuele inschakellichtsterkte op. De functies van de varianten Memory en Display variëren van eenvoudige tijdbesturing tot omvangrijke besturingsmogelijkheden met de schakelklok Bluetooth. Eenvoudige instellingen worden zonder hulpmiddelen direct op het apparaat uitgevoerd. Uitgebreide programmering vindt makkelijk en comfortabel plaats via de Gira System 3000 app op de smartphone of tablet. Op dezelfde manier kunnen in het System 3000 ook de bewegingsmelders voor de automatische lichtbesturing worden geprogrammeerd.

Gira System 3000 touchopzetstuk, Gira E2, zuiver wit glanzend

Gira Bluetooth wandzender

Gira System 3000 bedieningselement-opzetstuk Bluetooth

Gira System 3000 bedieningselement-opzetstuk

Gira System 3000 bedieningselement-opzetstuk 2-voudig

Gira System 3000 bedieningselement-opzetstuk met pijlsymbolen

Gira System 3000 bedieningselement-opzetstuk Memory

Gira System 3000 jaloezie- en schakelklok Display

Gira System 3000 jaloezie- en schakelklok Bluetooth

Gira eNet draadloos bedieningselement-opzetstuk Memory

Gira eNet draadloos bedieningselement-opzetstuk Memory met pijlsymbolen


Intuïtieve bediening en programmering met de Gira System 3000 jaloezie- en schakelklok Display

Het systeem herkent zelfstandig dat het bedieningselement op het basiselement voor licht is gemonteerd. Aanrakingsgevoelige toetsen en een contrastrijk, verlicht display maken de bediening van de schakelklok Display comfortabel als nooit tevoren. Tot de functies behoren onder andere directe handmatige instellingen en automatische besturingsmogelijkheden.

Naast de handmatige bediening kan voor de programmering van de schakeltijden het actuele tijdstip met één druk op de toets voor alle zeven dagen worden vastgelegd. Via het menu kan ook een individuele instelling gescheiden naar weekdagen en weekend worden uitgevoerd. Het omschakelen tussen zomer- en wintertijd gebeurt automatisch.

  • Handmatige besturing van verlichting
  • Individuele inschakellichtsterkte opslaan
  • Tijdschakelklok: eenvoudige bediening en programmering
  • Snel programmeren: opslaan van de actuele tijd als schakeltijd
  • Vergrendelingsfunctie voor het deactiveren van de functie van de neveneenheid en de automatische functie
  • Standaardtijdprogramma
  • Automatische omschakeling zomer-/wintertijd
  • Omgevingstemperatuur: -5 °C tot +45 °C
  • Loopnauwkeurigheid per maand: ± 10 s
  • Vermogensreserve: ca. 4 uur

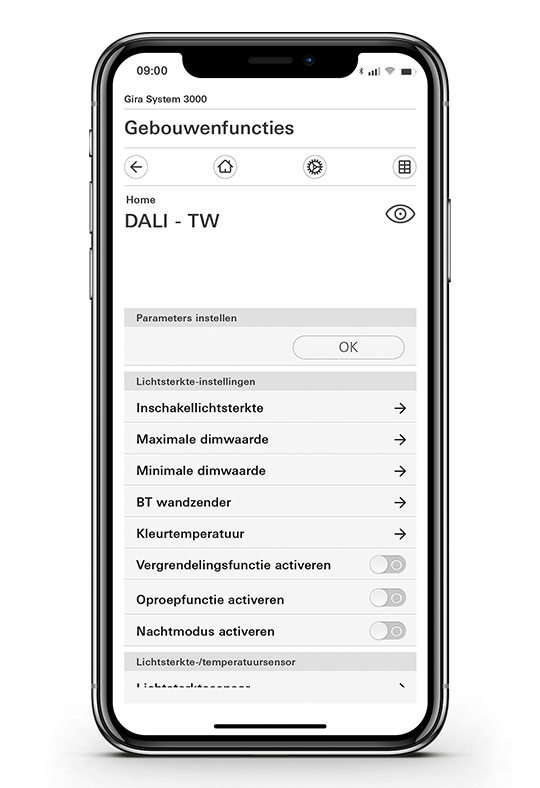

Eenvoudige bediening via de Gira System 3000 app

Vanaf de bank comfortabel en naar wens programmeren en besturen: met het bedieningselement-opzetstuk Gira System 3000 jaloezie- en schakelklok Bluetooth gaat de lichtbesturing naar een nieuwe dimensie. Smartphone of tablet worden schakelcentrales. Via de Gira System 3000 app hebt u op een groot scherm alle instellingen voor verschillende lichtbronnen overzichtelijk in beeld en perfect onder controle. Reeds aangemaakte tijdprogramma's kunnen probleemloos naar andere bedieningselement-opzetstukken worden gekopieerd. Met de update v1.4 kunnen alle bestaande Bluetooth-opzetstukken via de app worden geüpdatet. Vanaf de herfst zullen de opzetstukken automatisch over de update beschikken.



Vergrendelingsfunctie

De vergrendelfunctie en de nachtmodus van de status-led kunnen via de app worden aangestuurd.

Betrokken System 3000 opzetstukken

Tijdschakelpunten afzonderlijk activeerbaar

Tot nu toe konden tijdschakelklokken alleen samen worden geactiveerd en gedeactiveerd. Dat is nu voor elke tijdschakelklok afzonderlijk mogelijk. Tijdelijke simulaties kunnen bijvoorbeeld tijdens de vakantieperiode worden vastgelegd.

Betrokken System 3000 opzetstukken

Aanwezigheids-
simulatie

De aanwezigheidssimulatie is nu ook via de tijdschakelklokken mogelijk en niet meer alleen handmatig via de app te activeren en te deactiveren.

Betrokken System 3000 opzetstukken

Astrofunctie

Met de uitbreiding van de astrofunctie zijn ook individuele evaluaties van zonsopgang en -ondergang mogelijk, evenals het instellen van de definitie van het vroegste en het laatste schakelpunt.

Betrokken System 3000 opzetstukken

Oproep- en signaalfunctie

De oproep- en signaalfunctie dient voor de ondersteuning van hulpbehoevenden in privé-woonomgevingen en voor het bewust oproepen van hulp.

Betrokken System 3000 opzetstukken

DALI Tuneable White besturing

Het instellen van de kleurtemperatuur is naast de handmatige opzetstukken nu ook mogelijk met de BT-opzetstukken.

Betrokken System 3000 opzetstukken

Besturing van de kleurtemperatuur

Dankzij het DALI besturingselement-inzetstuk is het voor de gebruiker mogelijk om de kleurtemperatuur tussen koud en warm wit licht naar wens aan zijn of haar individuele wensen aan te passen via de app.

Betrokken System 3000 opzetstukken

Lichtbesturing

Verlichting in- en uitschakelen of exact op de gewenste waarde dimmen: met de Gira System 3000 app kan de verlichting met maximale flexibiliteit worden bestuurd.

Betrokken System 3000 opzetstukken


Gira System 3000 jaloezie- en schakelklok Bluetooth

  • Handmatige besturing van verlichting
  • Individuele inschakellichtsterkte opslaan
  • Tijdschakelklok: eenvoudige bediening en programmering
  • Max. 40 individuele tijdschakelpunten
  • Kopiëren van de programmering naar andere schakelklokken
  • Vergrendelingsfunctie voor het deactiveren van de functie van de neveneenheid en de automatische functie
  • Automatische omschakeling zomer-/wintertijd
  • Omgevingstemperatuur: -5 °C tot +45 °C
  • Loopnauwkeurigheid per maand: ± 10 s
  • Vermogensreserve: ca. 4 uur

Gira System 3000 bedieningselement-opzetstuk Bluetooth

  • Handmatige besturing van licht nog doeltreffender
  • Snelle en eenvoudige inbedrijfstelling door de installatie-assistent
  • Bediening en tijdbesturing via Bluetooth met het mobiele apparaat

  • Bluetooth-interface met System 3000 lichtsterkte- en temperatuursensor BT
  • Omgevingstemperatuur: -5 °C tot +45 °C

Functies van het Gira System 3000 bedieningselement-opzetstuk Bluetooth

Gira System 3000
bedieningselement-opzetstuk

Het betrouwbare standaard bedieningselement-opzetstuk voor de handmatige lichtbesturing. Dit apparaat kan al een individueel dimniveau als tussenpositie opslaan.

  • Handmatige besturing van verlichting
  • Individuele inschakellichtsterkte opslaan
  • Omgevingstemperatuur: -5 °C tot +45 °C

Gira System 3000
bedieningselement-opzetstuk, 2-voudig

Met behulp van het bedieningselement-opzetstuk 2-voudig in combinatie met 2-kanaals inbouwbasiselementen kunnen twee dim- en schakelkanalen onafhankelijk van elkaar worden bestuurd.

  • Handmatige besturing van verlichting
  • Individuele inschakellichtsterkte opslaan
  • Omgevingstemperatuur: -5 °C tot +45 °C

Gira System 3000
bedieningselement-opzetstuk pijlsymbolen

De pijlsymbolen geven de instelling van de dimniveaus aan. Ook dit apparaat biedt de mogelijkheid een individuele inschakellichtsterkte op te slaan.

  • Handmatige besturing van licht
  • Individuele inschakellichtsterkte opslaan
  • Omgevingstemperatuur: -5 °C tot +45 °C

Gira System 3000
bedieningselement-opzetstuk Memory

Het Gira System 3000 bedieningselement-opzetstuk Memory kan niet alleen een individueel dimniveau opslaan, maar ook een tijdinstelling daarvoor. Als het Memory-bedrijf is geactiveerd, wordt dit in een 24 uursritme herhaald. In de nachtmodus branden status- en functie-leds niet continu – zo kunt u ongestoord slapen.

  • Handmatige besturing van licht
  • Individueel dimniveau opslaan
  • Opslaan in- en uitschakeltijd
  • Herhaling in 24 uursritme wanneer
    de Memoryfunctie is geactiveerd
  • Vergrendelingsfunctie om de bediening van de
    neveneenheid en van de Memory-modus uit te schakelen
  • Nachtmodus: status- en functie-leds branden niet
    permanent
  • Omgevingstemperatuur: -5 °C tot +45 °C

Gira System 3000 touchopzetstuk

Het zeer platte Gira System 3000 touchopzetstuk overtuigt met een tijdloos modern design en een comfortabel digitaal bedieningsoppervlak. De lichtbesturing vindt intuïtief plaats via drie aanraakgevoelige touchoppervlakken en een slideroppervlak. Met de geheugenfunctie kunnen drie lichtsterktes tegelijk worden opgeslagen.

  • Handmatige besturing van licht door licht aanraken of vegen
  • Geheugen voor drie individuele dimniveaus
  • Led-lichtbalk voor de weergave van de lichtsterkte
  • Permanente of tijdelijke statusindicator
  • Memoryfuncties voor het opslaan van instellingen
  • Keuze uit verschillende lichtsterkteniveaus
  • Direct inschakelen van de gewenste lichtsterkte
  • Modern design en vlak als een drukcontact
  • Omgevingstemperatuur: -5 °C tot +45 °C

Gira Bluetooth wandzender

De Gira Bluetooth wandzender zit vlak op de muur en kan met de meegeleverde basisplaat direct op een oppervlak worden geplakt of geschroefd.

  • Met release 1.4 kunnen de draadloze wandzenders Bluetooth ook als neveneenheid voor de System 3000 Bluetooth opzetstukken worden gebruikt.
  • Meerdere Bluetooth opzetstukken in een ruimte kunnen als groep worden aangestuurd.
  • Besturing van verlichtingssystemen met Bluetooth-interface



Gira System 3000 eNet draadloos
bedieningselement-opzetstuk Memory

Gira System 3000 eNet draadloos
bedieningselement-opzetstuk Memory
met pijlsymbolen

Bestaande Gira System 3000-opzetstukken kunnen heel eenvoudig worden vervangen door een Gira eNet draadloos bedieningselement-opzetstuk of direct op System 3000 inbouwbasiselementen worden geplaatst. In combinatie met de eNet draadloze wandzender kan zo een extra schakelpunt in de ruimte worden toegevoegd. Voor nog meer comfort kan het eNet draadloos bedieningselement-opzetstuk ook met de Gira eNet-server worden gebruikt om de besturing ook via smartphone, tablet of spraakbesturing mogelijk te maken.

  • Gebruik op lichtbasiselementen
  • Handmatig, draadloos en tijdgestuurd bedienen van verlichting
  • Opslaan van een in- en uitschakeltijdstip. In Memory-modus worden deze schakeltijden in 24 uursritme herhaald.
  • Vergrendelingsfunctie vergrendelt de bediening van de neveneenheid en de draadloze bediening en deactiveert de Memory-modus
  • Nachtmodus instelbaar. Status- en functie-led branden niet permanent
  • Statusweergave d.m.v. led
  • In combinatie met de eNet-server is ook een besturing via smartphone, tablet of spraakbesturing mogelijk
  • Volledig versleutelde draadloze overdracht (AES-CCM). Met de eNet-server vanaf versie 2.2 instelbaar (afhankelijk van het basiselement)
  • Omgevingstemperatuur: -5 °C tot +45 °C

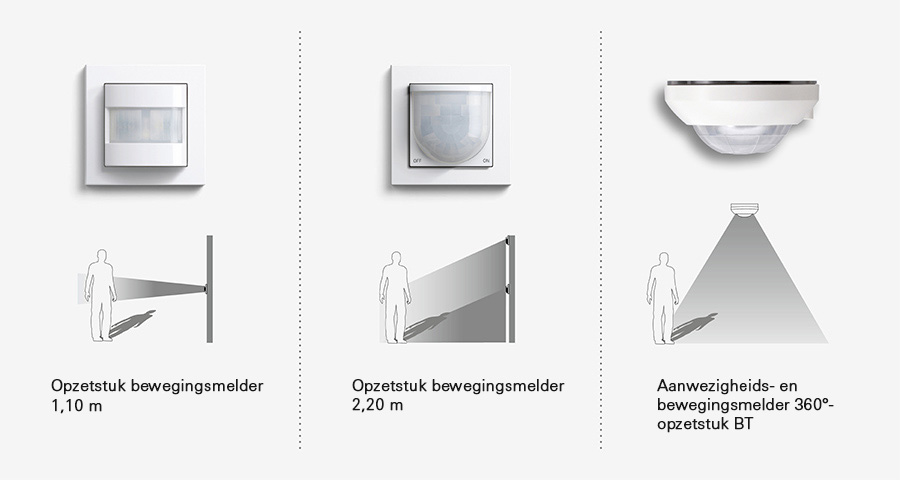

Bewegings- en aanwezigheidsmelder

Voor meer veiligheid en comfort biedt het System 3000 componenten voor automatische, bewegingsafhankelijke verlichtingsbesturing. De bewegingsmelders en aanwezigheidsmelders van Gira schakelen bij een beweging in het detectiegebied automatisch de verlichting in en na verstrijken van een ingestelde nalooptijd weer uit: comfortabel en energiebesparend.

Gira System 3000
opzetstuk bewegingsmelder 1,10 m
Standard

Gira System 3000
opzetstuk bewegingsmelder 2,20 m
Standard

Het opzetstuk bewegingsmelder regelt de verlichting afhankelijk van beweging en lichtsterkte. Het schakelt de verlichting automatisch in bij een beweging in het detectiegebied en als het donker genoeg is. De verlichting wordt uitgeschakeld:

• wanneer er geen beweging meer wordt gedetecteerd en de nalooptijd van 2 minuten is afgelopen of
• wanneer het weer licht genoeg is en de nalooptijd van 2 minuten is afgelopen.

Dat is comfortabel en energiebesparend. Het opzetstuk bewegingsmelder beschikt dankzij de speciale lensconstructie over een groot detectiegebied.

Productdetails:

  • Automatisch schakelen van verlichting, afhankelijk van warmtebeweging en lichtsterkte in de omgeving
  • Detectiebereik 180°
  • Opsteekstrook voor het inperken van het detectiebereik (alleen bij 1,10 m)
  • Uitgebreid detectiebereik via neveneenheden
  • Inschakellichtsterkte en gevoeligheid kunnen worden ingesteld
  • Montagehoogte 1,10 m of 2,20 m
  • In Gira TX_44 ook spatwaterdicht IP44

Gira System 3000
opzetstuk bewegingsmelder 1,10 m
Komfort BT

Gira System 3000
opzetstuk bewegingsmelder 2,20 m
Komfort BT

Het opzetstuk bewegingsmelder regelt de verlichting afhankelijk van beweging en lichtsterkte. Het schakelt de verlichting automatisch in bij een beweging in het detectiegebied en als het donker genoeg is.
De verlichting wordt uitgeschakeld:

• wanneer er geen beweging meer wordt gedetecteerd en de ingestelde nalooptijd is afgelopen of
• wanneer het weer licht genoeg is en de ingestelde nalooptijd is afgelopen.

Dat is comfortabel en energiebesparend. Het opzetstuk bewegingsmelder beschikt dankzij de speciale lensconstructie over een groot detectiegebied. De instellingen kunnen comfortabel worden uitgevoerd met behulp van een smartphone en de Gira System 3000 app.

Productdetails:

  • Automatisch schakelen van verlichting, afhankelijk van warmtebeweging en lichtsterkte in de omgeving
  • Detectiebereik 180°
  • Opsteekstrook voor het inperken van het detectiebereik (alleen bij 1,10 m)
  • Uitgebreid detectiebereik via neveneenheden
  • Inschakellichtsterkte, nalooptijd en gevoeligheid kunnen worden ingesteld
  • Trappenhuisfunctie met uitschakelwaarschuwing
  • Geoptimaliseerde inbraakpreventie door aanwezigheidssimulatie en alarmfunctie
  • Nachtlicht- en hotelfunctie
  • Basislichtsterkte instelbaar
  • Instellingen via smartphone en Gira System 3000 app
  • Schuifschakelaar of drukknop voor continu aan/uit
  • Montagehoogte 2,20 meter of 1,10 meter
  • In Gira TX_44 ook spatwaterdicht IP44

System 3000 aanwezigheids- en bewegingsmelder
360°-opzetstuk BT

Het aanwezigheids- en bewegingsmelder 360°-opzetstuk BT regelt de verlichting binnen afhankelijk van beweging en lichtsterkte. Hij schakelt de verlichting automatisch in bij een beweging in het detectiegebied alsook bij voldoende duisternis. De verlichting wordt uitgeschakeld:

• wanneer er geen beweging meer wordt gedetecteerd en de ingestelde nalooptijd is afgelopen of
• wanneer het weer licht genoeg is en de ingestelde nalooptijd is afgelopen.

Dat is comfortabel en energiebesparend. Het aanwezigheids- en bewegingsmelder 360°-opzetstuk BT beschikt dankzij de speciale lensconstructie over een groot detectiegebied. Montagehoogtes tot zes meter maken het gebruik ervan in gangen of trappenhuizen mogelijk.

De instellingen kunt u comfortabel uitvoeren met behulp van de Gira System 3000 app.

Productdetails:

  • Automatisch schakelen van verlichting, afhankelijk van lichtsterkte en beweging
  • 360°-detectiebereik voor montagehoogtes tot zes meter
  • Drie onafhankelijke PIR-sensoren die afzonderlijk instelbaar zijn
  • Opsteekstrook voor het inperken van het detectiebereik
  • Uitbreiding van het detectiebereik door groeperen van maximaal tien apparaten
  • Trappenhuisfunctie met uitschakelwaarschuwing
  • Geoptimaliseerde inbraakpreventie door aanwezigheidssimulatie en alarmfunctie
  • Constant-lichtniveauregeling in combinatie met dimmer-basiselementen
  • Te gebruiken als bewegingsmelder en als aanwezigheidsmelder
  • Nachtlichtfunctie
  • Basislichtsterkte instelbaar
  • Instellingen via smartphone en Gira System 3000 app
  • Typische montagehoogte drie meter
  • Detectiegebied tangentiële bewegingsrichting: Ø 20 meter
  • Detectiegebied radiale bewegingsrichting: Ø 12 meter

Inbouwbasiselementen

Een modulair systeem bestaande uit vermogensopvoereenheden en bedieningselement-opzetstukken biedt optimale speelruimte bij de realisatie van functies. Handmatige bediening met een besturingsknop of een elektronische tijdbesturing is ook mogelijk. Ook centrale functies, bijvoorbeeld door een masterdrukcontact, kunnen via de ingangen voor neveneenheden worden geïntegreerd.

Schakel- en dimmer-basiselementen lichtbesturing

Gira System 3000
relais-schakelbasiselement

Het relais-schakelbasiselement schakelt diverse lichtbronnen, bijv. ledlampen, halogeengloeilampen of tl-lampen en motoren. Via de toets ‘TEST’ met ledweergave kunnen, indien gewenst, gemakkelijk nalooptijden worden ingesteld.

Productdetails:

  • Ingang neveneenheid voor het 2-draads, 3-draads neveneenheid-basiselement alsook wipdrukcontact
  • Via de toets ‘TEST’ instelbare tijdfunctie/nalooptijd
  • AC 230 V, 50/60 Hz
  • VDE-aanduiding
  • Schroefklemmen

Gira System 3000
relais-schakelbasiselement 2-voudig

Het relais-schakelbasiselement 2-voudig kan in combinatie met een bedieningselement-opzetstuk 2-voudig twee onafhankelijke uitgangen met verschillende lichtbronnen, bijvoorbeeld ledlampen, halogeengloeilampen, tl-lampen of motoren schakelen. Voor de tweede uitgang kan een tijdfunctie worden geactiveerd. In combinatie met een bedieningselement-opzetstuk worden beide uitgangen gemeenschappelijk geschakeld. Voor de tweede uitgang kan een inschakelvertraging van 3 minuten worden geactiveerd en kan er een nalooptijd worden ingesteld (bijvoorbeeld voor licht en ventilator in de badkamer).

Productdetails:

  • Ingang neveneenheid voor het 2-draads, 3-draads neveneenheid-basiselement alsook wipdrukcontact
  • Via de toets ‘TEST’ instelbare tijdfunctie/nalooptijd
  • AC 230 V, 50/60 Hz
  • VDE-aanduiding
  • Schroefklemmen

Gira System 3000
elektronisch schakelbasiselement

Het elektronische schakelbasiselement schakelt gloeilampen, HV-halogeenlampen, elektronische of inductieve transformatoren met halogeen- of ledlampen alsook dimbare HV-led- of spaarlampen. Het elektronische schakelbasiselement kan met en zonder neutrale geleider worden gebruikt. De ingestelde bedrijfsmodus wordt aangeduid met een led.

Productdetails:

  • Inschakelen door middel van een lichtbesparende softstart
  • Aansluiting van neveneenheden mogelijk
  • AC 230 V, 50/60 Hz
  • VDE-aanduiding
  • Schroefklemmen

Gira System 3000 relais-schakelbasiselement potentiaalvrij

Het schakelbasiselement voor speciale vereisten: Met dit schakelbasiselement kunnen afwijkende spanningen worden geschakeld, zoals laagspanning of andere buitengeleiders in combinatie met verwarmingssystemen of neventarieftellers.

Productdetails:

  • Voor het schakelen van laag vermogen, bijvoorbeeld radio-neveneenheid, trappenlichtrelais.
  • Voor het schakelen van afwijkende buitengeleiders, bijvoorbeeld bij verwarmingssytemen.
  • Grote schakelbandbreedte tot maximaal 16 A.

Gira System 3000
impulsgever-basiselement

Met het impulsgever-basiselement in combinatie met een bedieningselement-opzetstuk of een bewegingsmelder kan de verlichting in het trappenhuis per etage handmatig of automatisch worden bestuurd. In combinatie met de trappenhuisverlichtingsautomaat kunnen bestaande trappenhuisinstallaties worden geautomatiseerd, zonder opnieuw te moeten bedraden.

Productdetails:

  • Installatie (achteraf) van bewegingsmelders in het trappenhuis
  • Eenvoudige installatie achteraf van bestaande 3- of 4-draads installaties
  • Bedrijf met de trappenhuisverlichtingsautomaat DIN-rail
  • AC 230 V, 50/60 Hz
  • VDE-aanduiding
  • Schroefklemmen

Gira System 3000
universeel led-draaidimmer-basiselement
Standard

Met het universele led-draaidimmer-basiselement Standard wordt de verlichting geschakeld en gedimd. De installatie is met en zonder neutrale geleider mogelijk.

Productdetails:

  • Automatische instelling van de bedrijfsmodus die bij de last past
  • Inschakelen door middel van een lichtbesparende softstart
  • Minimale lichtsterkte instelbaar
  • Inschakellichtsterkte of laatste lichtsterkte kan worden opgeslagen
  • Elektronische oververhittingsbeveiliging
  • AC 230 V, 50/60 Hz
  • VDE-aanduiding
  • Schroefklemmen

Gira System 3000
universeel led-draaidimmer-basiselement
Komfort

Met het universele led-draaidimmer-basiselement Komfort wordt de verlichting geschakeld en gedimd. De installatie is met en zonder neutrale geleider mogelijk. Via een toets ‘Dimm-Mode’ met ledweergave kan de dimmer gemakkelijk worden ingesteld.

Productdetails:

  • Automatische of handmatige instelling van de bedrijfsmodus die bij de last past
  • Inschakelen door middel van een lichtbesparende softstart
  • Minimale lichtsterkte instelbaar
  • Inschakellichtsterkte of laatste lichtsterkte kan worden opgeslagen
  • Ingang neveneenheid voor het draai-basiselement voor neveneenheid voor leddimmers, 2-draads, 3-draads neveneenheid-basiselement alsook wipdrukcontact
  • Elektronische oververhittingsbeveiliging
  • AC 230 V, 50/60 Hz
  • VDE-aanduiding
  • Schroefklemmen

Gira System 3000
universeel leddimmer-basiselement
Standard

Gira System 3000
universeel leddimmer-basiselement
Komfort

Met het universele leddimmer-basiselement Standard kan de verlichting worden geschakeld en gedimd. Als universele leddimmer stelt de dimmer zich automatisch in op faseaansnijding of faseafsnijding. De installatie is met en zonder neutrale geleider mogelijk. Via een toets ‘Dimm-Mode’ met ledweergave kan de dimmer gemakkelijk worden ingesteld.

Productdetails:

  • Automatische of handmatige instelling van de bedrijfsmodus die bij de last past
  • Minimale lichtsterkte instelbaar
  • Inschakellichtsterkte of laatste lichtsterkte kan worden opgeslagen
  • Ingang neveneenheid voor het 2-draads, 3-draads neveneenheid-basiselement, alsook wipdrukcontact (alleen Komfort)
  • Elektronische oververhittingsbeveiliging
  • AC 230 V, 50/60 Hz
  • VDE-aanduiding
  • Schroefklemmen

Gira System 3000
universeel leddimmer-basiselement
Komfort 2-voudig

Met het System 3000 universeel leddimmer-basiselement Komfort 2-voudig kunnen twee verlichtingen onafhankelijk van elkaar worden geschakeld en gedimd. Het is geschikt voor gangbare lichtbronnen, inclusief ledlampen. De bediening met andere opzetstukken (bewegingsmelder, tijdschakelklok enz.) uit het System 3000 komt in principe overeen met de bediening met een bedieningselement-opzetstuk.

Productdetails:

  • Automatische of handmatige instelling van de bedrijfsmodus die bij de last past
  • Minimale lichtsterkte instelbaar
  • Inschakellichtsterkte of laatste lichtsterkte kan worden opgeslagen
  • Via 3-draads neveneenheid kunnen beide kanalen onafhankelijk van elkaar worden gedimd
  • Ingang neveneenheid voor het 2-draads, 3-draads neveneenheid-basiselement alsook wipdrukcontact
  • Elektronische oververhittingsbeveiliging
  • AC 230 V, 50/60 Hz
  • VDE-aanduiding
  • Schroefklemmen

Gira System 3000
universele leddimmer Mini

Met de universele leddimmer Mini kan verlichting worden geschakeld en gedimd. Het bedrijf is met en zonder neutrale geleider mogelijk. De bediening wordt uitgevoerd via een 2-draads of 3-draads neveneenheid-basiselement met bedieningselement-opzetstuk, wipdrukcontact of een draai-basiselement voor neveneenheid voor leddimmers.

Productdetails:

  • Automatische of handmatige instelling van de bedrijfsmodus die bij de last past
  • Ingestelde bedrijfsmodus wordt aangeduid met een led
  • Inschakellichtsterkte of laatste lichtsterkte kan worden opgeslagen
  • Minimale lichtsterkte instelbaar
  • Elektronische oververhittingsbeveiliging
  • AC 230 V, 50/60 Hz
  • VDE-aanduiding
  • Schroefklemmen

Gira System 3000
universele leddimmer DIN-rail

Met de universele leddimmer DIN-rail wordt de verlichting geschakeld en gedimd. Het voordeel: bij een renovatie hoeven er geen nieuwe leidingen te worden gelegd. Hij kan direct op de bestaande installatie worden geplaatst. De vereiste componenten verdwijnen daarbij centraal in een verdeelkast. De dimmer DIN-rail wordt conform EN 60715 in de verdeelkast op profielrails gemonteerd.

Productdetails:

  • De bediening wordt uitgevoerd via een 2-draads of 3-draads neveneenheid-basiselement met bedieningselement-opzetstuk, wipdrukcontact of een draai-basiselement voor neveneenheid voor leddimmers
  • Automatische of handmatige instelling van de bedrijfsmodus die bij de last past
  • Ingestelde bedrijfsmodus wordt aangeduid met een led
  • Inschakelen door middel van een lichtbesparende softstart
  • Inschakellichtsterkte of laatste lichtsterkte kan worden opgeslagen
  • Minimale lichtsterkte instelbaar
  • Montage in de verdeelkast op profielrails
  • AC 230 V, 50/60 Hz
  • VDE-aanduiding
  • Schroefklemmen

Gira System 3000
universele led-vermogensopvoereenheid
DIN-rail

De universele led-vermogensopvoereenheid DIN-rail dient afhankelijk van het benodigde vermogen als modulaire uitbreiding voor dimmers. Zo kunnen ook grote led-belastingen comfortabel worden geschakeld en gedimd. De vermogensopvoereenheid wordt bediend via de voorgeschakelde dimmer.

Productdetails:

  • Meerdere universele led-vermogensopvoereenheden DIN-rail aansluitbaar op een dimmer
  • Ook te gebruiken met inbouwdimmers

  • Aangesloten lasten worden via een gemeenschappelijke lastleiding gevoed
  • Elektronische oververhittingsbeveiliging
  • Montage in de verdeelkast op profielrails
  • AC 230 V, 50/60 Hz
  • VDE-aanduiding
  • Schroefklemmen

Gira System 3000
DALI-Power-besturingseenheid
inbouwbasiselement

Met het 1-kanaals DALI-Power-besturingseenheid inbouwbasiselement worden lampen met DALI-aansluiting alsook DALI-voorschakelapparaten met en zonder Tunable White-functie bestuurd. De bediening wordt uitgevoerd via de Gira bedieningselement-opzetstukken of schakelklokken of via bewegingsmelders en aanwezigheidsmelders.

Productdetails:

  • Bedrijf met netspanning (actief bedrijf)
  • Apparaat levert in actief bedrijf de nodige stuurstroom voor 18 DALI-deelnemers (uitbreidbaar tot 72)
  • Inschakelen met de laatst ingestelde lichtsterkte/kleurtemperatuur of opgeslagen lichtsterkte/kleurtemperatuur
  • Kleurtemperatuurinstelling 2000 tot 10.000 K
  • AC 230 V, 50/60 Hz
  • VDE-aanduiding
  • Schroefklemmen

Gira System 3000
neveneenheid-basiselement 2-draads

Het 2-draads neveneenheid-basiselement dient voor het schakelen en dimmen van verlichting. In totaal heeft de neveneenheid altijd net zoveel functies als het opzetstuk op de hoofdeenheid. Het basiselement wordt gebruikt met een bedieningselement-opzetstuk.

Productdetails:

  • Alleen te combineren met bedieningselement-opzetstuk met en zonder pijlsymbool
  • Configuratie van meerdere bedieningspunten voor de besturing van het Gira System 3000
  • Zoveel 2-draads neveneenheid-basiselementen aan te sluiten op een hoofdeenheid als u maar wilt – totale kabellengte maximaal 100 meter
  • AC 230 V, 50/60 Hz
  • VDE-aanduiding
  • Schroefklemmen

Gira System 3000
3-draads neveneenheid-basiselement

Het 3-draads neveneenheid-basiselement biedt uiteenlopende functies, afhankelijk van het opzetstuk en basiselement op de hoofdeenheid. In totaal heeft de neveneenheid altijd net zoveel functies als het opzetstuk op de hoofdeenheid. Het basiselement wordt gebruikt met de opzetstukken uit het Gira System 3000.

Productdetails:

  • Te combineren met alle opzetstukken
  • Uitbreiding van het detectiegebied van bewegingsmelders
  • Bestuurt tot vijf hoofdeenheden in centrale functie

  • Maximaal tien 3-draads neveneenheid-basiselementen aansluitbaar op één of meerdere hoofdeenheden. Bij gescheiden plaatsing van de neveneenheid- en lastleiding maximaal tien 3-draads neveneenheid-basiselementen aansluitbaar

  • Totale kabellengte maximaal 100 m
  • AC 230 V, 50/60 Hz
  • VDE-aanduiding
  • Schroefklemmen

Gira System 3000
3-draads draai-basiselement voor neveneenheid
voor leddimmers

Met het 3-draads draai-basiselement voor neveneenheid worden alle System 3000 dimmers met ingang neveneenheid bestuurd.

Productdetails:

  • Bediening identiek aan het universele led-draaidimmer-basiselement
  • Maximaal vijf draai-basiselementen voor neveneenheid op één of meerdere hoofdeenheden aan te sluiten
  • Totale kabellengte maximaal 100 m
  • AC 230 V, 50/60 Hz
  • VDE-aanduiding
  • Schroefklemmen

Eenvoudige en flexibele installatie

Het Gira System 3000 heeft veel praktische mogelijkheden voor een vereenvoudigde installatie en inbedrijfstelling. Met een extra vlakke inbouwdiepte van slechts 24 millimeter laten de nieuwe basiselementen meer ruimte over in de inbouwdoos en bieden zodoende meer flexibiliteit bij het bedraden. Verzonken bevestigingsklauwen maken een eenvoudigere installatie mogelijk en zorgen voor meer veiligheid. De inbedrijfstelling van de aangesloten verbruikers kan door middel van een testtoets voor functiecontrole zonder bedieningselement-opzetstuk worden uitgevoerd. Afhankelijk van het bedieningselement-opzetstuk bedraagt het primaire vermogen slechts 0,2 W tot 0,5 W.

Via de link kunnen de bijbehorende gebruiksaanwijzingen en montagehandleidingen snel en praktisch worden gedownload.


Gira System 3000 productconfigurator: Passende basiselementen en opzetstukken voor uw project kiezen.

Ook het Gira System 3000 is op het gebied van functie en prestaties verder gegroeid. Met de nieuwe System 3000 productconfigurator bieden wij u een beter overzicht over de functies en mogelijkheden van het systeem. Gebruik de configurator om de passende basiselementen en opzetstukken voor uw project te vinden en stuur deze direct naar een stuklijst in de Gira onlinecatalogus of het winkelmandje van uw groothandel door.

Nu configureren

Installatiestappen

Dankzij de verzonken bevestigingsklauwen kunnen de inbouwbasiselementen heel eenvoudig in de inbouwdoos worden gemonteerd. Met slechts 24 mm inbouwdiepte laten ze veel ruimte over in de inbouwdoos en bieden zodoende meer flexibiliteit bij het bedraden.

Het gekozen afdekraam wordt op het inbouwbasiselement gemonteerd en vervolgens wordt het bedieningselement-opzetstuk geplaatst.

Afdekraam en bedieningselement-opzetstuk vormen een harmonieus totaalbeeld aan de wand. Het Gira designsysteem met tien schakelaarprogramma’s en meer dan 75 afdekraamvarianten opent veelzijdige vormgevingsmogelijkheden.

Downloads

Gebruiksaanwijzingen

Relais-schakelbasiselement

Bedieningsvoorschrift.

Bestell-Nr 5403 00

PDF, 510,3 KB

Download


Relais-schakelbasiselement 2-voudig

Bedieningsvoorschrift.

Bestell-Nr 5404 00

PDF, 335,9 KB

Download


Elektronisch schakelbasiselement

Bedieningshandleiding.

Bestell-Nr 5405 00

PDF, 490,6 KB

Download


Impulsgeverbasiselement, Trappenhuisverlichtingsautomaat

Bedieningsvoorschrift.

Bestell-Nr 0821 00, 5410 00

PDF, 506,9 KB

Download


Universeel led-draaidimmerbasiselement Standard

Bedieningshandleiding.

Bestell-Nr 2450 00

PDF, 128,6 KB

Download


Universeel led-draaidimmerbasiselement Komfort

Bedieningshandleiding.

Bestell-Nr 2455 00

PDF, 183,4 KB

Download


Universeel led-dimmerbasiselement Standard

Bedieningshandleiding.

Bestell-Nr 5400 00

PDF, 343,7 KB

Download


Universeel led-dimmerbasiselement Komfort

Bedieningshandleiding.

Bestell-Nr 5401 00

PDF, 467,9 KB

Download


Universeel led-dimmerbasiselement Komfort 2-voudig

Bedieningsvoorschrift.

Bestell-Nr 5402 00

PDF, 426,0 KB

Download


Universele led-dimmer Mini

Bedieningshandleiding.

Bestell-Nr 2440 00

PDF, 163,0 KB

Download


Universele led-dimmer

Bedieningsvoorschrift.

Bestell-Nr 2365 00

PDF, 448,8 KB

Download


Universele led-vermogensopvoereenheid DIN-rail

Bedieningsvoorschrift.

Bestell-Nr 2383 00

PDF, 907,8 KB

Download


DALI-Power-besturingseenheid inbouwbasiselement

Bedieningsvoorschrift.

Bestell-Nr 5406 00

PDF, 450,9 KB

Download


Opzetstuk bedieningselement Memory

Bedieningsvoorschrift.

Bestell-Nr 5363 ..

PDF, 173,7 KB

Download


Jaloezie- en schakelklok Display

Bedieningsvoorschrift.

Bestell-Nr 5366 ..

PDF, 365,8 KB

Download


Jaloezie- en schakelklok BT, Bedieningselement-opzetstuk BT

Bedieningsvoorschrift.

Bestell-Nr 5367 .., 5381 .., 5368 .., 5382 ..

PDF, 192,9 KB

Download


Lichtsterkte- en temperatuursensor Bluetooth

Bedieningsvoorschrift.

Bestell-Nr 5466 02

PDF, 373,2 KB

Download


Lichtsterkte- en temperatuursensor BT

Bedieningsvoorschrift, vanaf index I02.

Bestell-Nr 5466 02

PDF, 2,5 MB

Download


Opzetstuk bewegingsmelder 1,10 m / 2,20 m Standard

Bedieningsvoorschrift.

Bestell-Nr 5373 .., 5375 .., 5379 ..

PDF, 3,5 MB

Download


Opzetstuk bewegingsmelder 1,10 m / 2,20 m Komfort BT

Bedieningsvoorschrift.

Bestell-Nr 5374 .., 5376 ..

PDF, 1,9 MB

Download


Aanwezigheids- en bewegingsmelder 360°-opzetstuk BT

Bedieningsvoorschrift.

Bestell-Nr 5377 02

PDF, 568,1 KB

Download


Draadloos bedieningselement-opzetstuk Memory, Draadloos bedieningselement-opzetstuk

Bedieningsvoorschrift.

Bestell-Nr 5492 .., 5493 .., 5494 .., 5495 ..

PDF, 463,7 KB

Download

De volgende bestanden zijn niet beschikbaar in de door u geselecteerde taal, maar wel in andere talen.

Gira Bluetooth app

Operating instructions.

PDF, 1,4 MB

Download

Montagehandleidingen

alternatieve wippen

Gebruiksaanwijzing.

Bestell-Nr 5369 .., 5370 .., 5371 .., 5372 .., 5386 .., 5387 .., 5388 .., 5389 ..

PDF, 3,0 MB

Download

Brochures

Gira Smart Home

Bestell-Nr 18124 20

PDF, 1,9 MB

Download


Gira Flexibele gebouwentechniek

Slim bouwen en moderniseren.

Bestell-Nr 18145 10

PDF, 2,7 MB

Download

Basishandboeken/systeemgrondbeginselen

Gira System 3000

Systeemgrondbeginselen

PDF, 9,8 MB

Download

Lichtbesturing Bedieningselement-opzetstukken Bewegingsmelders Inbouwbasiselementen Montage Productconfigurator Downloads
