Gira System 3000 jaloeziebesturing

Jaloezieën, rolluiken en markiezen eenvoudig of smart besturen

Met het Gira System 3000 kunnen jaloezieën, rolluiken en markiezen comfortabel worden bestuurd. Tegelijkertijd wordt niet alleen de lichtinval in woonruimtes geregeld, maar ook het binnenklimaat gestabiliseerd en energie bespaard. Voor een eenvoudige besturing zonder inspanning staan in het Gira System 3000 verschillende opzetstukken ter beschikking: van het handmatige bedieningselement- of touchopzetstuk tot het Bluetooth-opzetstuk met besturing via de app. Het bijzondere aan het Gira System 3000: een handmatig bedieningselement-opzetstuk kan altijd worden vervangen door een ander opzetstuk voor de jaloeziebesturing uit het System 3000. Zo wordt bijvoorbeeld een schakelaar een gemakkelijk te bedienen jaloezie- en schakelklok waarmee automatische looptijden voor elektrische jaloezieën kunnen worden vastgelegd.

  • Jaloezieën omhoog en omlaag bewegen, handmatig via schakelaar of touchopzetstuk of via app
  • Automatische bewegingstijden instellen
  • Bewegingstijden via geïntegreerde astrofunctie aanpasbaar aan zonsopgang en zonsondergang
  • Met eNet-producten en KNX RF compatibel
  • Aanwezigheidssimulatie
  • Individuele of groepsbesturing mogelijk
  • Verschillende afdekraamvarianten verkrijgbaar
  • Eenvoudige inbedrijfstelling

Het Gira System 3000 bedieningselement-opzetstuk voor de jaloeziebesturing in detail

De bedieningselement-opzetstukken voor de Gira System 3000 jaloeziebesturing onderscheiden zich door een intuïtieve bediening en een duidelijke markering van de toetsen. Verschillende varianten maken bedieningsgemak op maat mogelijk, naar keuze met handmatig bedienings- of touchopzetstuk, via Bluetooth of draadloos met eNet. Zelfs de eenvoudigste bedieningselement-opzetstukken slaan een individuele tussenpositie op. De functies van de Memory- en jaloezie- en schakelklokken variëren van eenvoudige tijdbesturing tot omvangrijke besturingsmogelijkheden met de jaloezie- en schakelklok Bluetooth. Eenvoudige instellingen worden zonder hulpmiddelen direct op het apparaat uitgevoerd. Uitgebreide programmering vindt makkelijk en comfortabel plaats via de Gira System 3000 app op de smartphone of tablet.

Gira Bluetooth wandzender

Gira System 3000 bedieningselement-opzetstuk Bluetooth

Gira System 3000 touchopzetstuk, Gira E2, zuiver wit glanzend

Gira System 3000 bedieningselement-opzetstuk

Gira System 3000 bedieningselement-opzetstuk 2-voudig

Gira System 3000 bedieningselement-opzetstuk met pijlsymbolen

Gira System 3000 bedieningselement-opzetstuk Memory

Gira System 3000 jaloezie- en schakelklok Display

Gira System 3000 jaloezie- en schakelklok Bluetooth

Gira System 3000 draadloos bedieningselement-opzetstuk Memory

Gira eNet draadloos bedieningselement-opzetstuk Memory pijlsymbolen


Interactieve bediening en programmering

Het systeem herkent zelfstandig dat het bedieningselement op het basiselement voor de jaloeziebesturing is gemonteerd. Aanrakingsgevoelige toetsen en een contrastrijk, verlicht display maken de bediening van de jaloezie- en schakelklok Display eenvoudig als nooit tevoren. Tot de functies behoren onder andere directe handmatige instellingen en automatische besturingsmogelijkheden.

Naast de handmatige bediening kan voor de programmering van de schakeltijden het actuele tijdstip met één druk op de toets voor alle zeven dagen worden vastgelegd. Via het menu kan ook een individuele instelling gescheiden naar weekdagen en weekend worden uitgevoerd. Zeer comfortabel: via de geïntegreerde astrofunctie kunnen deze bewegingstijden dynamisch aan de zonsopgang en zonsondergang worden aangepast. Het omschakelen tussen zomer- en wintertijd gebeurt automatisch.


Gira System 3000 jaloezie- en schakelklok Display

  • Handmatige besturing van jaloezieën
  • Individuele tussenpositie opslaan
  • Tijdschakelklok: eenvoudige bediening en programmering
  • Snel programmeren: opslaan van de actuele tijd als schakeltijd
  • Vergrendelingsfunctie voor het deactiveren van de functie van de neveneenheid en de automatische functie
  • Standaardtijdprogramma
  • Astrofunctie
  • Automatische omschakeling zomer-/wintertijd
  • Omgevingstemperatuur: -5 °C tot +45 °C
  • Loopnauwkeurigheid per maand: ± 10 s
  • Vermogensreserve: ca. 4 uur

Eenvoudige bediening via de Gira System 3000 app

Vanaf de bank comfortabel en naar wens programmeren en besturen: met het Gira System 3000 jaloezie- en schakelklok Bluetooth bedieningselement-opzetstuk gaat de jaloeziebesturing naar een nieuwe dimensie. Smartphone of tablet worden schakelcentrales. Via de Gira System 3000 app krijgt u op een groot beeldscherm een overzicht van en perfecte controle over alle instellingen voor verschillende jaloezieën, markiezen en rolluiken. Reeds aangemaakte tijdprogramma's kunnen probleemloos naar andere bedieningselement-opzetstukken worden gekopieerd. Met de update v1.4 kunnen alle bestaande Bluetooth-opzetstukken via de app worden geüpdatet. Vanaf de herfst zullen de opzetstukken automatisch over de update beschikken.

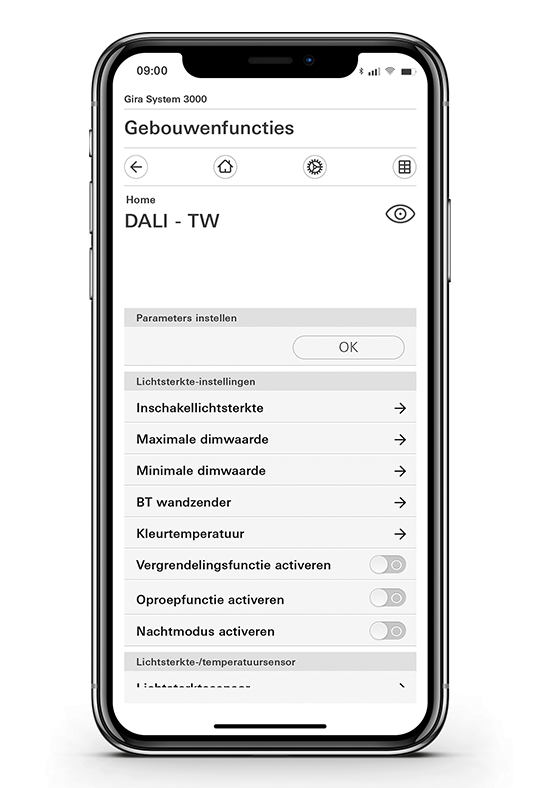

Vergrendelingsfunctie

De vergrendelfunctie en de nachtmodus van de status-led kunnen via de app worden aangestuurd.

Betrokken System 3000 opzetstukken

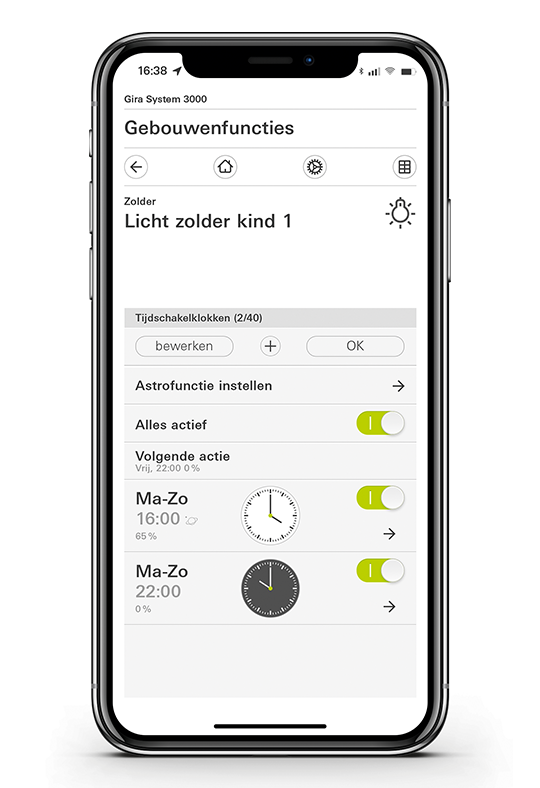

Tijdschakelpunten afzonderlijk activeerbaar

Tot nu toe konden tijdschakelklokken alleen samen worden geactiveerd en gedeactiveerd. Dat is nu voor elke tijdschakelklok afzonderlijk mogelijk. Tijdelijke simulaties kunnen bijvoorbeeld tijdens de vakantieperiode worden vastgelegd.

Betrokken System 3000 opzetstukken

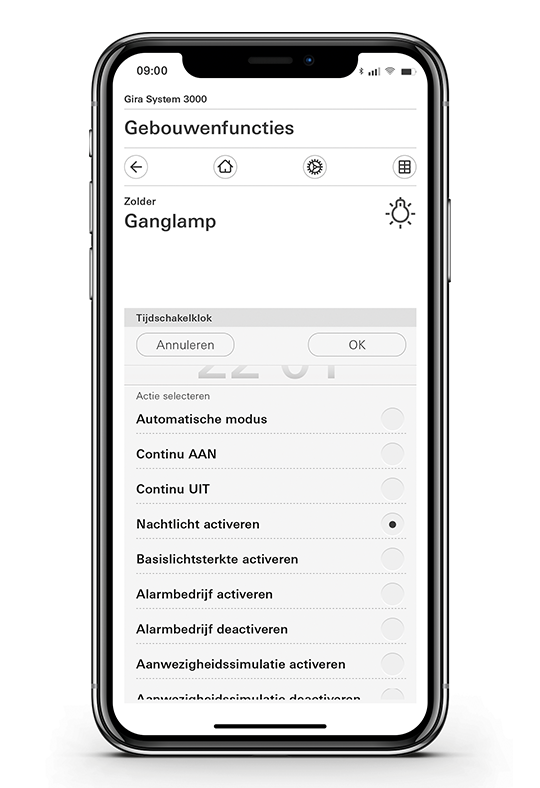

Aanwezigheids-
simulatie

De aanwezigheidssimulatie is nu ook via de tijdschakelklokken mogelijk en niet meer alleen handmatig via de app te activeren en te deactiveren.

Betrokken System 3000 opzetstukken

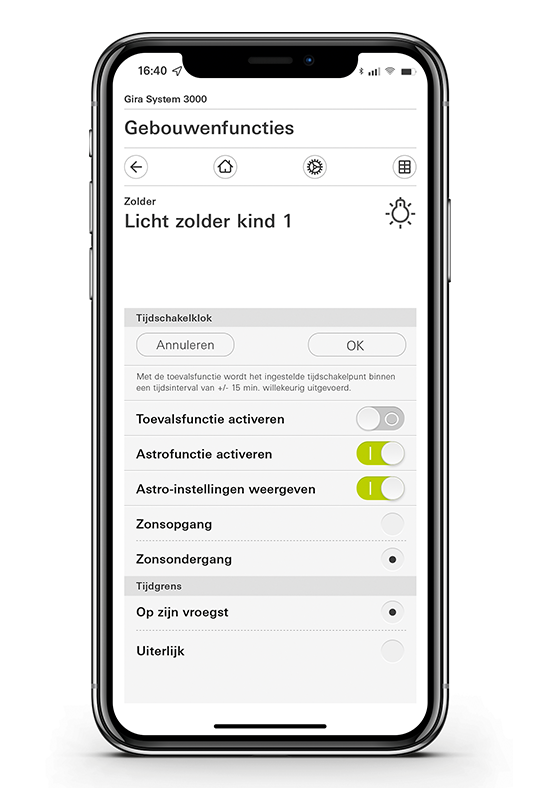

Astrofunctie

Met de uitbreiding van de astrofunctie zijn ook individuele evaluaties van zonsopgang en -ondergang mogelijk, evenals het instellen van de definitie van het vroegste en het laatste schakelpunt.

Betrokken System 3000 opzetstukken

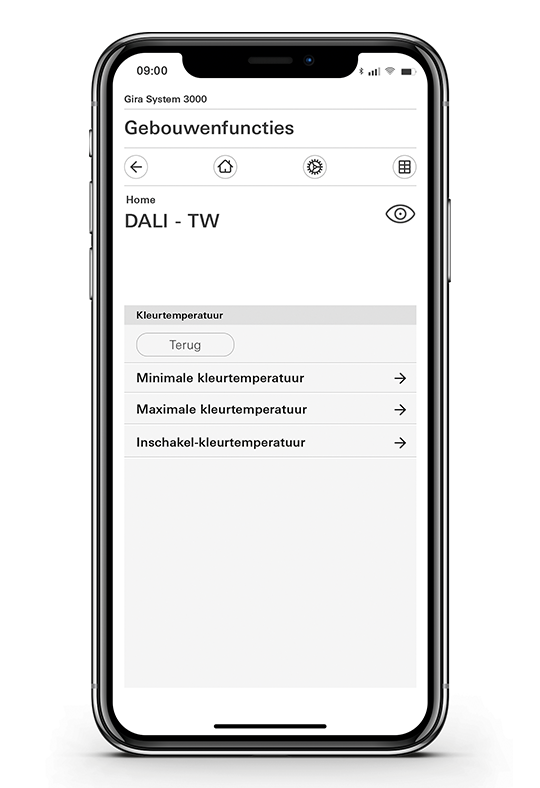

DALI Tuneable White besturing

Het instellen van de kleurtemperatuur is naast de handmatige opzetstukken nu ook mogelijk met de BT-opzetstukken.

Betrokken System 3000 opzetstukken

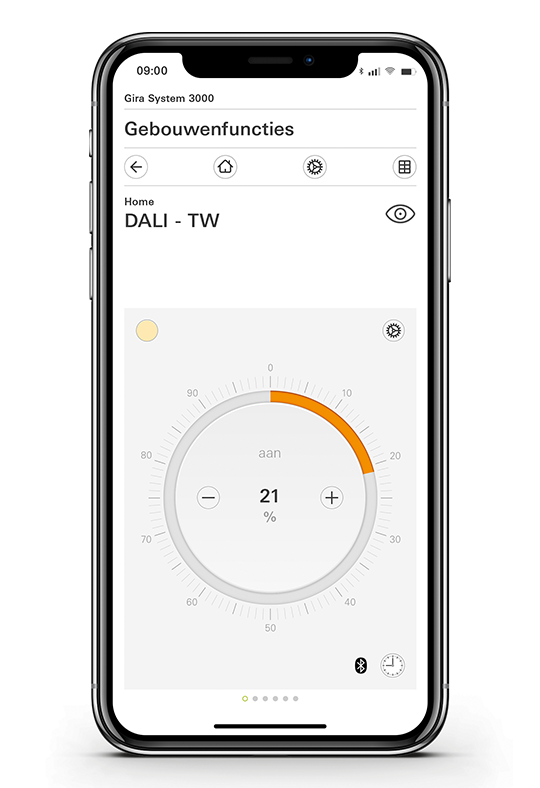

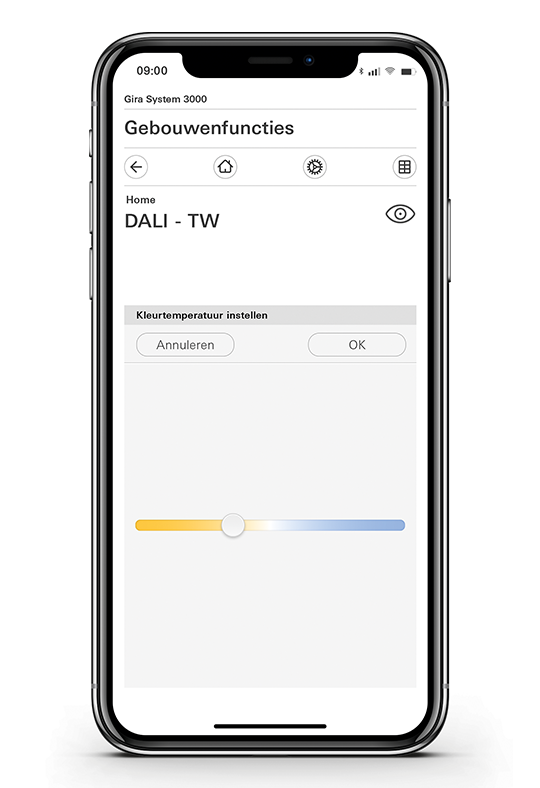

Besturing van de kleurtemperatuur

Dankzij het DALI besturingselement-inzetstuk is het voor de gebruiker mogelijk om de kleurtemperatuur tussen koud en warm wit licht naar wens aan zijn of haar individuele wensen aan te passen via de app.

Betrokken System 3000 opzetstukken

Lichtbesturing

Verlichting in- en uitschakelen of exact op de gewenste waarde dimmen: met de Gira System 3000 app kan de verlichting met maximale flexibiliteit worden bestuurd.

Betrokken System 3000 opzetstukken


Gira System 3000 jaloezie- en schakelklok Bluetooth

  • Handmatige besturing van jaloezieën
  • Individuele tussenpositie opslaan
  • Tijdschakelklok: eenvoudige bediening en programmering
  • Max. 40 individuele tijdschakelpunten
  • Vergrendelingsfunctie voor het deactiveren van de functie van de neveneenheid en de automatische functie
  • Eenvoudig kopiëren van instellingen naar andere besturingen

  • Astrofunctie
  • Automatische omschakeling zomer-/wintertijd
  • Omgevingstemperatuur: -5 °C tot +45 °C
  • Loopnauwkeurigheid per maand: ± 10 s
  • Vermogensreserve: ca. 4 uur

Gira System 3000 bedieningselement-opzetstuk Bluetooth

  • Handmatige besturing van jaloezieën nog doeltreffender
  • Snelle en eenvoudige inbedrijfstelling door de installatie-assistent
  • Bediening en tijdbesturing via Bluetooth met een mobiel apparaat

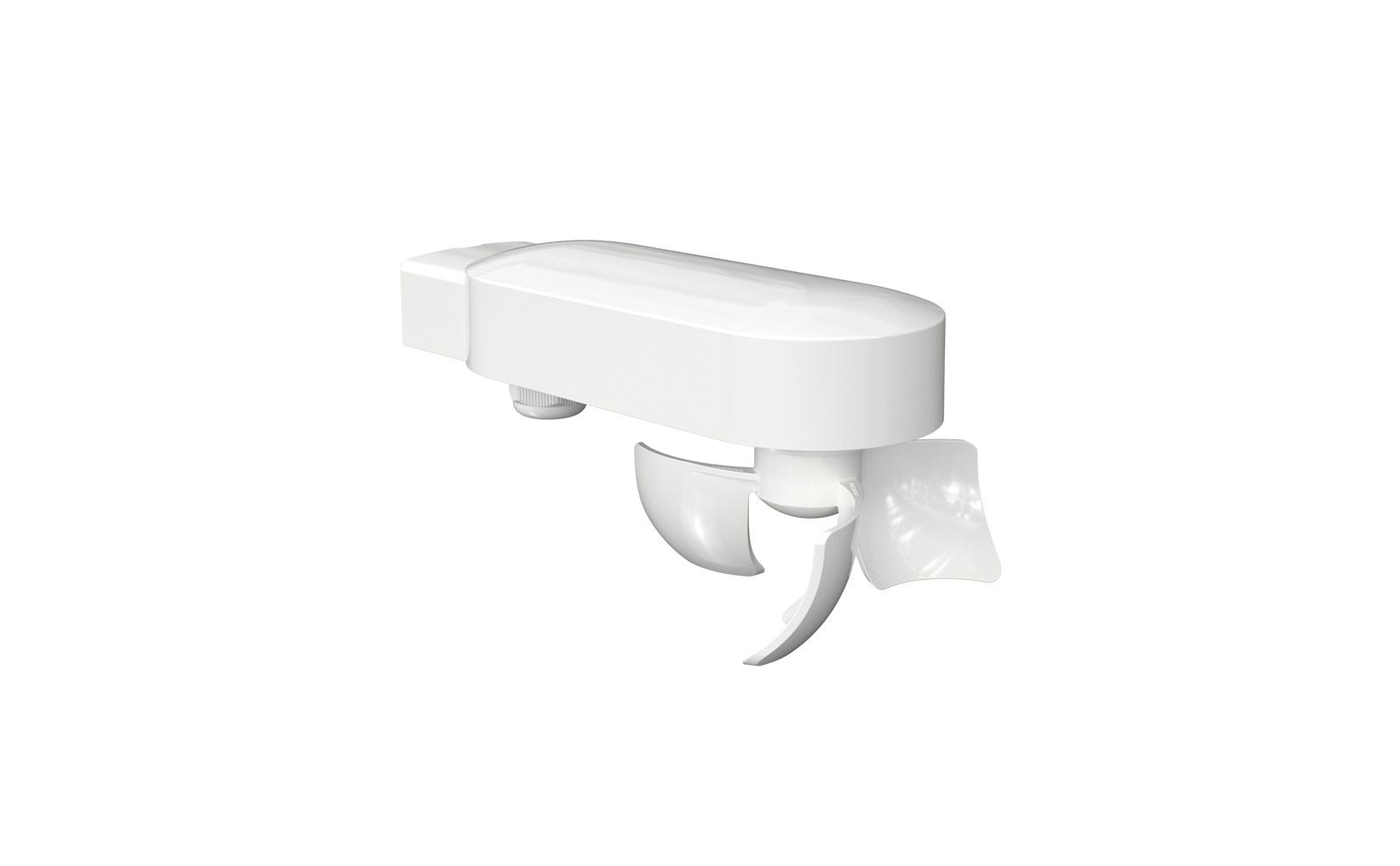

  • Bluetooth-interface met de System 3000 lichtsterkte- en temperatuursensor BT
  • Omgevingstemperatuur: -5 °C tot +45 °C

Functies van het Gira System 3000 bedieningselement-opzetstuk Bluetooth


Meer bedieningselement-opzetstukken

Gira System 3000
bedieningselement-opzetstuk

Het betrouwbare standaard bedieningselement-opzetstuk voor de handmatige besturing van jaloezieën, rolluiken en markiezen. Dit apparaat kan al een individuele tussenpositie opslaan: voor doelgerichte bescherming tegen inkijk en zonwering kan de jaloezie tot elke positie omhoog of omlaag worden bewogen.

  • Handmatige besturing van jaloezieën
  • Individuele tussenpositie opslaan
  • Omgevingstemperatuur: -5 °C tot +45 °C

Gira System 3000 bedieningselement-opzetstuk Bluetooth

Het Gira System 3000 bedieningselement-opzetstuk is uitgebreid met de Bluetooth-functie.

  • Handmatige besturing van jaloezieën
  • Individuele tussenpositie opslaan
  • Snelle en eenvoudige inbedrijfstelling door de installatie-assistent
  • Omgevingstemperatuur: -5 °C tot +45 °C

Gira System 3000
bedieningselement-opzetstuk pijlsymbolen

Met de pijlsymbolen wordt de functie van dit bedieningselement-opzetstuk direct zichtbaar. Ook met dit apparaat is het mogelijk een individuele tussenpositie op te slaan.

  • Handmatige besturing van jaloezieën
  • Individuele tussenpositie opslaan
  • Omgevingstemperatuur: -5 °C tot +45 °C

Gira System 3000 bedieningselement-opzetstuk Memory

Het Gira System 3000 bedieningselement-opzetstuk Memory kan niet alleen een individuele tussenpositie opslaan, maar ook een tijd voor het omhoog en omlaag bewegen. Als de Memory-modus is geactiveerd, wordt dit herhaald in het 24 uursritme.

In de nachtmodus branden status- en functie-led niet continu. Zo wordt uw slaap niet verstoord.

  • Vergrendelingsfunctie voor het deactiveren van de bediening van de neveneenheid
  • Nachmodus: status- en functie-leds branden niet
    permanent
  • Omgevingstemperatuur: −5 °C tot +45 °C
  • Handmatige besturing van jaloezieën
  • Individuele tussenpositie opslaan
  • Tijdstip van omhoog en omlaag bewegen opslaan
  • Herhaling in 24 uursritme bij activering van de Memory-modus

Gira System 3000 touchopzetstuk

Het Gira System 3000 touchopzetstuk overtuigt met een tijdloos modern design en een comfortabel digitaal bedieningsoppervlak. De jaloeziebesturing vindt intuïtief plaats via drie aanraakgevoelige touchoppervlakken en een slideroppervlak. Met de geheugenfunctie kan een tussenpositie worden opgeslagen.

  • Eenvoudige hoogteverstelling door eenmalig aantikken of vegen
  • Looptijd, lamellenomschakeltijd en eindposities bij de inbedrijfstelling instelbaar
  • Led-lichtbalk voor de weergave van de raambekledingspositie
  • Permanente of tijdelijke statusweergave
  • Modern design en vlak als een drukcontact
  • Omgevingstemperatuur: -5 °C tot +45 °C

Gira Bluetooth wandzender

De Gira Bluetooth wandzender zit vlak op de muur en kan met de meegeleverde basisplaat direct op een oppervlak worden geplakt of geschroefd.

  • Met release 1.4 kunnen de draadloze wandzenders Bluetooth ook als neveneenheid voor de System 3000 Bluetooth opzetstukken worden gebruikt.
  • Meerdere Bluetooth opzetstukken in een ruimte kunnen als groep worden aangestuurd.
  • Besturing van verlichtingssystemen met Bluetooth-interface

Gira System 3000 eNet draadloos
bedieningselement-opzetstuk Memory

Gira System 3000 eNet draadloos
bedieningselement-opzetstuk Memory
met pijlsymbolen

Bestaande Gira System 3000 opzetstukken kunnen heel eenvoudig worden vervangen door een Gira eNet draadloos bedieningselement-opzetstuk of direct op System 3000 inbouwbasiselementen worden geplaatst. In combinatie met de eNet draadloze wandzender kan zo een extra schakelpunt in de ruimte worden toegevoegd. Voor nog meer comfort kan het eNet draadloos bedieningselement-opzetstuk ook met de Gira eNet-server worden gebruikt om de besturing ook via smartphone, tablet of spraakbesturing mogelijk te maken.

  • Gebruik op jaloeziebasiselement
  • Handmatig, draadloos en tijdgestuurd bedienen van bijv. jaloezieën, rolluiken, markiezen, verlichting of ventilatoren
  • Opslaan van een open- en sluittijdstip. In Memory-modus worden deze schakeltijden in 24 uursritme herhaald.
  • Vergrendelingsfunctie vergrendelt de bediening van de neveneenheid en de draadloze bediening, en deactiveert de Memory-modus
  • Nachtmodus instelbaar. Status- en functie-led branden niet permanent
  • Statusweergave d.m.v. led
  • In combinatie met de eNet-server is ook een besturing via smartphone, tablet of spraakbesturing mogelijk
  • Volledig versleutelde draadloze overdracht (AES-CCM). Met de eNet-server vanaf versie 2.2 instelbaar (afhankelijk van het basiselement)
  • Omgevingstemperatuur: -5 °C tot +45 °C

Inbouwbasiselementen

Een modulair systeem bestaande uit vermogensopvoereenheden en bedieningselement-opzetstukken biedt optimale speelruimte bij de realisatie van functies. Handmatige bediening met een besturingsknop en een elektronische tijdbesturing zijn beide mogelijk. Ook centrale functies, bijvoorbeeld met behulp van een windsensor of een masterdrukcontact, kunnen via de ingangen voor neveneenheden worden geïntegreerd.

Jaloeziebesturingselementen

Gira System 3000
jaloeziebesturingselement
zonder ingang neveneenheid

Het Gira System 3000 jaloeziebesturingselement zonder ingang neveneenheid is de commandocentrale voor het besturen van elektrisch aangedreven jaloezieën, rolluiken en markiezen. Er kunnen motoren worden aangestuurd met een aansluitvermogen tot 700 W.

Productdetails:

  • Inbouwdiepte: 24 mm
  • Nominale spanning: AC 230 V ~
  • Netfrequentie: 50/60 Hz
  • Omgevingstemperatuur: -5 tot +45 °C
  • Contacttype: μ-contact
  • Stand-byvermogen: afhankelijk van opzetstuk 0,2 tot 0,5 W
  • Aansluitvermogen motoren: 700 W
  • Aansluiting: massief- en flexibele draad, met én zonder adereindhulzen 0,5 tot 4,0 mm² of 2 x 2,5 mm²

Gira System 3000
jaloeziebesturingselement
met ingang neveneenheid

Het Gira System 3000 jaloeziebesturingselement met ingang neveneenheid kan worden geïntegreerd in groeps- of centrale besturingen, zodat meerdere jaloezieën tegelijkertijd met één schakelaar kunnen worden bediend. Ook een automatische vergrendeling bij windalarm door een aangesloten windsensor is mogelijk via de ingang neveneenheid.

Productdetails:

  • Inbouwdiepte: 24 mm
  • Nominale spanning: AC 230 V
  • Netfrequentie: 50/60 Hz
  • Omgevingstemperatuur: -5 tot +45 °C
  • Contacttype: μ-contact
  • Stand-byvermogen: afhankelijk van opzetstuk 0,2 tot 0,5 W
  • Aansluitvermogen motoren: 700 W
  • Aansluiting: massief- en flexibele draad, met én zonder adereindhulzen 0,5 tot 4,0 mm² of 2 x 2,5 mm²
  • Integratie in groepsbesturingen of centrale besturingen
  • Windalarmvergrendeling via de ingang neveneenheid

Gira System 3000 productconfigurator: Passende basiselementen en opzetstukken voor uw project kiezen.

Ook het Gira System 3000 is op het gebied van functie en prestaties verder gegroeid. Met de nieuwe System 3000 productconfigurator bieden wij u een beter overzicht over de functies en mogelijkheden van het systeem. Gebruik de configurator om de passende basiselementen en opzetstukken voor uw project te vinden en stuur deze direct naar een stuklijst in de Gira onlinecatalogus of het winkelmandje van uw groothandel door.

Nu configureren


Eenvoudige en flexibele installatie

Het Gira System 3000 heeft veel praktische mogelijkheden voor een vereenvoudigde installatie en inbedrijfstelling. Met een extra vlakke inbouwdiepte van slechts 24 millimeter laten de nieuwe basiselementen meer ruimte over in de inbouwdoos en bieden zodoende meer flexibiliteit bij het bedraden. Verzonken bevestigingsklauwen maken een eenvoudigere installatie mogelijk en zorgen voor meer veiligheid. De inbedrijfstelling van de aangesloten verbruikers kan door middel van een testtoets voor functiecontrole zonder bedieningselement-opzetstuk worden uitgevoerd. Afhankelijk van het bedieningselement-opzetstuk bedraagt het primaire vermogen slechts 0,2 W tot 0,5 W.

Via de link kunnen de bijbehorende gebruiksaanwijzingen en montagehandleidingen snel en praktisch worden gedownload.

Installatiestappen

Dankzij de verzonken bevestigingsklauwen kunnen de inbouwbasiselementen heel eenvoudig in de inbouwdoos worden gemonteerd. Met slechts 24 mm inbouwdiepte laten ze veel ruimte over in de inbouwdoos en bieden zodoende meer flexibiliteit bij het bedraden.

Het gekozen afdekraam wordt op het inbouwbasiselement gemonteerd en vervolgens wordt het bedieningselement-opzetstuk geplaatst.

Afdekraam en bedieningselement-opzetstuk vormen een harmonieus totaalbeeld aan de wand. Het Gira designsysteem met tien schakelaarprogramma’s en meer dan 75 afdekraamvarianten opent veelzijdige vormgevingsmogelijkheden.
