Управление освещением Gira System 3000

Управление освещением: с помощью традиционных устройств или через приложение по Bluetooth

Gira System 3000 — это максимальная гибкость, высочайший комфорт и революционный уровень управления освещением. Шесть разных накладок управления отличаются простотой обслуживания, функциональностью, привлекательным дизайном и интуитивным управлением.

  • Переключение и регулировка яркости света
  • Ручное переключение выключателем и в приложении или автоматическое управление
    с помощью датчиков движения и таймеров
  • Настройка времени автоматического включения
  • Имитация присутствия
  • Совместимость с изделиями eNet
  • Изменение времени переключения в зависимости от рассвета и заката через встроенную астрофункцию
  • Индивидуальная регулировка яркости освещения
  • Функция ночного света и режим гостиницы
  • Широкий выбор рамок
  • Простой ввод в эксплуатацию

Подробнее о накладках управления освещением
Gira System 3000

Накладки управления освещением Gira System 3000 отличаются интуитивным управлением и понятным обозначением кнопок. Все варианты управления удобны в любом исполнении, будь то ручное управление, по Bluetooth или беспроводные устройства eNet. Даже самые простые версии накладок могут сохранять индивидуальное значение яркости включения. С помощью устройств Memory и Display можно реализовать как простые функции управления по времени, так и расширенные функции управления с таймером Bluetooth. Настройка не требует каких-либо навыков и производится прямо на самом устройстве. Кроме того, можно использовать мобильное приложение Gira System 3000, предлагающее удобные возможности программирования. Аналогичный принцип программирования имеют датчики движения System 3000 для автоматического управления светом.

Накладка управления Gira System 3000 с символами стрелок

Накладка управления Gira System 3000

Накладка управления Gira System 3000, 2-местн.

Накладка управления Gira System 3000 Memory

Таймер жалюзи и таймер Gira System 3000 Display

Таймер жалюзи и таймер Gira System 3000 Bluetooth

Беспроводная накладка управления Gira eNet Memory

Беспроводная накладка управления Gira eNet Memory с символами стрелок


Интуитивное управление и программирование с таймером жалюзи и таймером Gira System 3000 Display

Система сама распознает, когда элемент управления устанавливается на вставку управления освещением. Чувствительные к прикосновению кнопки и контрастный дисплей с подсветкой делают управление таймером Display как никогда удобным. Доступно как ручное управление с устройства, так и возможность автоматической регулировки.

Наряду с управлением вручную, при программировании времени переключения можно сохранить текущее время и применить его на всю неделю, нажав всего одну кнопку. В меню можно разделить время отдельно для будних или для выходных дней. Переход на летнее/зимнее время происходит автоматически.

  • Ручное управление освещением
  • Сохранение яркости включения
  • Таймер с простым управлением и программированием
  • Быстрое программирование: сохранение текущего времени
    как времени переключения
  • Функция блокировки, отключающая управление дополнительным устройством
    и автоматическую функцию
  • Стандартная программа времени
  • Автоматический переход на летнее/зимнее время
  • Температура окружающего воздуха: от -5 °C до +45 °C
  • Точность хода за месяц: ± 10 с
  • Резервный запас хода: ок. 4 ч

Простое управление через приложение Gira System 3000

Программирование и управление, не вставая с дивана: таймер жалюзи и таймер в виде накладки Gira System 3000 Bluetooth открывает новое измерение управления освещением. Смартфон или планшет превращаются в центральный пульт управления. Через приложение Gira System 3000 можно вывести на большой экран и проверить все настройки источников света. Готовые программы расписаний легко перенести на другие накладки управления.

Таймер жалюзи и таймер Gira System 3000 Bluetooth

  • Ручное управление освещением
  • Сохранение яркости включения
  • Таймер с простым управлением и программированием
  • До 40 индивидуальных точек переключения
  • Копирование программ на другие таймеры
  • Функция блокировки, отключающая управление дополнительным устройством
    и автоматическую функцию
  • Автоматический переход на летнее/зимнее время
  • Температура окружающего воздуха: от -5 °C до +45 °C
  • Точность хода за месяц: ± 10 с
  • Резервный запас хода: ок. 4 ч

Накладка управления Gira System 3000 Bluetooth

  • Еще более точное ручное управление освещением
  • Быстрый и простой ввод в эксплуатацию благодаря мастеру установки
  • Управление функциями и расписанием по Bluetooth с мобильного устройства

  • Интерфейс Bluetooth для связи с датчиком яркости и температуры System 3000 BT
  • Температура окружающего воздуха: от -5 °C до +45 °C

Функции накладки управления Gira System 3000 Bluetooth

Накладка управления
Gira System 3000

Надежная базовая накладка управления для ручного управления освещением. Это устройство позволяет сохранить индивидуальную ступень
диммирования как промежуточное значение.

  • Ручное управление освещением
  • Сохранение яркости включения
  • Температура окружающего воздуха: от -5 °C до +45 °C

Накладка управления
Gira System 3000, 2-местн.

В сочетании с 2-канальными вставками скрытого монтажа накладка управления в 2-местном исполнении используется для одновременного независимого управления двумя каналами диммирования и переключения.

  • Ручное управление освещением
  • Сохранение яркости включения
  • Температура окружающего воздуха: от -5 °C до +45 °C

Накладка управления
Gira System 3000 с символами стрелок

Символы стрелок показывают настройки ступени диммирования. Это устройство также позволяет сохранять индивидуальную яркость включения.

  • Ручное управление освещением
  • Сохранение яркости включения
  • Температура окружающего воздуха: от -5 °C до +45 °C

Накладка управления
Gira System 3000 Memory

Накладка управления Gira System 3000 Memory может сохранять ступени диммирования в нужный момент времени. Если режим Memory включен, функция повторяется каждые 24 часа. В ночном режиме яркость светодиодов состояния и функций уменьшается, чтобы не мешать спать.

  • Ручное управление освещением
  • Сохранение индивидуальной ступени диммирования
  • Сохранение времени включения и выключения.
  • Повторение через 24-часовой промежуток
    при использовании режима Memory
  • Функция блокировки для отключения управления
    дополнительного устройства и режима Memory
  • Ночной режим: светодиоды состояния и функции светятся
    не постоянно
  • Температура окружающего воздуха: от -5 °C до +45 °C

Беспроводная накладка управления
Gira System 3000 eNet Memory

Беспроводная накладка управления
Gira System 3000 eNet Memory
с символами стрелок

Старые накладки Gira System 3000 можно быстро заменить на новые беспроводные накладки управления Gira eNet или установить прямо на вставки скрытого монтажа System 3000. При наличии беспроводного настенного передатчика eNet таким образом можно создать дополнительную точку коммутации в помещении. Для еще большего удобства беспроводную накладку управления eNet можно подключить к серверу eNet. В таком случае управлять устройством можно со смартфона, планшета или голосовыми командами.

  • Эксплуатация со вставками освещения
  • Ручное или беспроводное управление освещением, а также управление по времени
  • Сохранение времени включения и выключения: в режиме Memory время переключения повторяется каждые 24 часа
  • Функция блокировки защищает управление дополнительным устройством и беспроводное управление, а также отключает режим Memory
  • Настройка ночного режима: светодиоды состояния и функции
    светятся не постоянно
  • Индикация состояния с помощью светодиода
  • Управление со смартфона, планшета или голосовыми командами при подключении к серверу eNet
  • Полностью зашифрованная беспроводная передача (AES-CCM), возможность регулирования через сервер eNet, начиная с версии 2.2 (в зависимости от вставки)
  • Температура окружающего воздуха: от -5 °C до +45 °C

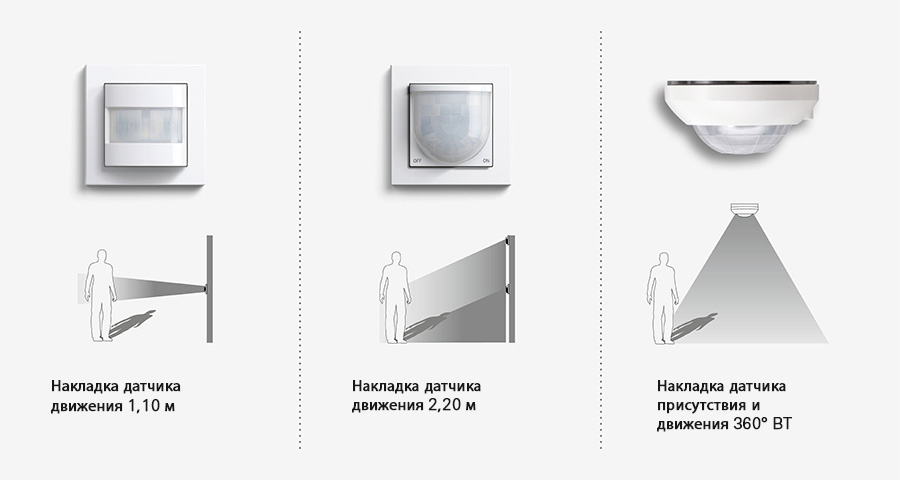

Датчики движения и присутствия

Серия System 3000 включает устройства для автоматического управления освещением при распознавании движения. Они позволяют сделать системы освещения более удобными, безопасными и экономичными: датчики движения и присутствия Gira автоматически включают освещение при распознавании движения в поле обзора, а по истечении заданного времени вновь отключают его.

Накладка датчика движения 1,10 м
Gira System 3000
Standard

Накладка датчика движения 2,20 м
Gira System 3000
Standard

Накладка датчика движения служит для регулировки освещения в зависимости от перемещения людей и уровня освещенности. Она автоматически включает свет при обнаружении движения в поле обзора или при наступлении темноты. Освещение отключается:

• в случае отсутствия движений в течение двух минут;
• по истечении двух минут после того, как вновь стало достаточно светло.

Использование накладки повышает комфорт и позволяет снизить расход электроэнергии. Накладка датчика движения состоит из специального стекла, которое обеспечивает большое поле обзора.

Подробная информация об изделии:

  • Автоматическое включение/выключение света в зависимости от движения источника тепла и освещенности окружения
  • Зона обзора 180°
  • Надеваемый щиток для ограничения зоны обзора (только при высоте установки 1,10 м)
  • Расширение зоны обзора с помощью дополнительных устройств
  • Возможность регулировки яркости включения и чувствительности
  • Высота установки 1,10 м или 2,20 м
  • Влагозащита согласно IP44 при установке в Gira TX_44

Накладка датчика движения 1,10 м
Gira System 3000
Komfort BT

Накладка датчика движения 2,20 м
Gira System 3000
Komfort BT

Накладка датчика движения служит для регулировки освещения в зависимости от перемещения людей и уровня освещенности. Она автоматически включает свет при обнаружении движения в поле обзора или при наступлении темноты.
Освещение отключается:

• если движения не регистрируются в течение заданного времени;
• если становится достаточно светло и истекло заданное время.

Использование накладки повышает комфорт и позволяет снизить расход электроэнергии. Накладка датчика движения состоит из специального стекла, которое обеспечивает большое поле обзора. Настройка производится на смартфоне через приложение Gira System 3000.

Подробная информация об изделии:

  • Автоматическое включение/выключение света в зависимости от движения источника тепла и освещенности окружения
  • Зона обзора 180°
  • Надеваемый щиток для ограничения зоны обзора (только при высоте установки 1,10 м)
  • Расширение зоны обзора с помощью дополнительных устройств
  • Возможность регулировки яркости включения, времени работы по инерции и чувствительности
  • Функция освещения лестничной клетки с предварительным предупреждением об отключении
  • Снижение вероятности взлома за счет имитации присутствия и функции тревоги
  • Функция ночного света и режим гостиницы
  • Регулируемая базовая яркость
  • Настройка через смартфон и приложение Gira System 3000
  • Ползунковый или нажимной переключатель для включения/выключения на длительный срок
  • Высота установки 2,20 или 1,10 метра
  • Влагозащита согласно IP44 при установке в Gira TX_44

Датчик присутствия и движения System 3000,
накладка 360° BT

Датчик присутствия и движения в виде накладки 360° BT позволяет регулировать освещение в помещениях в зависимости от присутствия людей и уровня освещенности. Он автоматически включает свет при обнаружении движения в поле обзора или при наступлении темноты. Освещение отключается:

• если движения не регистрируются в течение заданного времени;
• если становится достаточно светло и истекло заданное время.

Использование накладки повышает комфорт и позволяет снизить расход электроэнергии. Накладка датчика движения и присутствия 360° BT состоит из специального стекла, которое обеспечивает большое поле обзора. Устройство может быть установлено в коридорах или на лестничных клетках на высоте до шести метров.

Настройка производится через приложение Gira System 3000.

Подробная информация об изделии:

  • Автоматическое включение/выключение света в зависимости от освещенности и движения
  • Зона обзора 360° при высоте установке до шести метров
  • Три независимых, отдельно регулируемых PIR-датчика
  • Надеваемый щиток, ограничивающий зону обзора
  • Расширение зоны обзора путем объединения до десяти устройств в группы
  • Функция освещения лестничной клетки с предварительным предупреждением об отключении
  • Снижение вероятности взлома за счет имитации присутствия и функции тревоги
  • Постоянное регулирование света при использовании вставок диммеров
  • Возможность использования в качестве датчика движения или присутствия
  • Функция ночного света
  • Регулируемая базовая яркость
  • Настройка через смартфон и приложение Gira System 3000
  • Стандартная высота установки: 3 метра
  • Поле обзора в случае движения, направленного по касательной: Ø 20 метров
  • Поле обзора в случае движения, направленного радиально: Ø 12 метров

Вставки скрытого монтажа

Модульная система, состоящая из силовых вставок и накладок управления, дает неограниченные возможности для реализации функций. Имеются устройства как с ручным управлением с помощью кнопочного выключателя, так и с электронным управлением. Центральные функции могут быть также реализованы через входы дополнительных устройств, например, посредством главного кнопочного выключателя.

Вставки выключателей и диммеров для управления освещением

Вставка релейного переключателя
Gira System 3000

Вставка релейного переключателя служит для управления разного рода лампами, такими как светодиодные лампы, галогенные лампы накаливания, люминесцентные лампы, а также двигателями.

Подробная информация об изделии:

  • Вход для 2- или 3-проводной вставки дополнительного устройства или клавишно-кнопочного выключателя
  • Настройка функции таймера/времени работы по инерции с помощью кнопки TEST
  • 230 В AC, 50/60 Гц
  • Знак VDE
  • Винтовые клеммы

Вставка релейного переключателя
Gira System 3000, 2-местн.

Вставка релейного переключателя в 2-местном исполнении в сочетании с 2-местной накладкой управления служит для управления двумя независимыми выходами под разного вида лампы, такие как светодиодные лампы, галогенные лампы накаливания, люминесцентные лампы, а также для управления двигателями. На втором выходе можно активировать функцию таймера. В комбинации с накладкой управления оба выхода можно переключать одновременно. На втором выходе можно активировать задержку включения на 3 минуты и настроить время работы по инерции (например, для света и вентилятора в ванной комнате).

Подробная информация об изделии:

  • Вход для 2- или 3-проводной вставки дополнительного устройства
    или клавишно-кнопочного выключателя
  • Настройка функции таймера/времени работы по инерции с помощью кнопки TEST
  • 230 В AC, 50/60 Гц
  • Знак VDE
  • Винтовые клеммы

Вставка релейного переключателя Gira System 3000, беспотенциальная

Вставка переключателя для особых потребностей: ее можно использовать для коммутации отличающихся напряжений, например, низкого напряжения или других внешних проводов для систем отопления через дополнительный тарифный счетчик.

Подробная информация об изделии:

  • Для коммутации устройств небольшой мощности, например, дополнительного беспроводного устройства, реле лестничного освещения.
  • Для коммутации отличающихся внешних проводов, например, в системах отопления.
  • Большой диапазон включения до 16 А.

Электронная вставка выключателя
Gira System 3000

Электронная вставка выключателя позволяет переключать лампы накаливания,
высоковольтные светодиодные лампы, электронные и индуктивные трансформаторы для галогенных и светодиодных ламп, а также высоковольтные и компактные люминесцентные лампы с регулировкой яркости. Электронную вставку выключателя можно подключить к нейтральному проводу или использовать без него. Установленный режим отображается с помощью светодиода.

Подробная информация об изделии:

  • Включение через мягкий пуск, щадящий лампу
  • Возможность подключения дополнительных устройств
  • 230 В AC, 50/60 Гц
  • Знак VDE
  • Винтовые клеммы

Вставка импульсного устройства
Gira System 3000

Установив накладку управления или датчик движения, с помощью вставки импульсного устройства освещением на лестничной клетке можно управлять вручную или автоматически. В сочетании с автоматическим выключателем лестничного освещения типа REG старую систему освещения на лестничной клетке можно модернизировать до автоматического уровня.

Подробная информация об изделии:

  • Установка или дооснащение датчиков движения на лестничной клетке
  • Простое дооснащение имеющихся 3- или 4-проводных систем
  • Эксплуатация с автоматическими выключателями лестничного освещения типа REG
  • 230 В AC, 50/60 Гц
  • Знак VDE
  • Винтовые клеммы

Универсальная вставка светодиодного поворотного диммера
Gira System 3000
Standard

Универсальная вставка светодиодного поворотного диммера Standard
предназначена для переключения и диммирования устройств освещения. Ее можно подключить к нейтральному проводу
или использовать без него.

Подробная информация об изделии:

  • Автоматическая настройка режима работы в зависимости от нагрузки
  • Включение через мягкий пуск, щадящий лампу
  • Регулируемая минимальная яркость
  • Возможность сохранения яркости включения или последнего значения яркости
  • Электронная защита от повышенной температуры
  • 230 В AC, 50/60 Гц
  • Знак VDE
  • Винтовые клеммы

Универсальная вставка светодиодного поворотного диммера
Gira System 3000
Komfort

Универсальная вставка светодиодного поворотного диммера Komfort предназначена для переключения и диммирования устройств освещения. Ее можно подключить к нейтральному проводу или использовать без него. Регулировать работу устройства очень просто с помощью кнопки Dimm-Mode со светодиодным индикатором.

Подробная информация об изделии:

  • Автоматическая или ручная настройка подходящего режима работы
    в зависимости от нагрузки
  • Включение через мягкий пуск, щадящий лампу
  • Регулируемая минимальная яркость
  • Возможность сохранения яркости включения или последнего значения яркости
  • Вход для вставки дополнительного устройства для подключения
    светодиодного диммера, 2- и 3-проводной вставки дополнительного устройства или
    клавишно-кнопочного выключателя
  • Электронная защита от повышенной температуры
  • 230 В AC, 50/60 Гц
  • Знак VDE
  • Винтовые клеммы

Универсальная вставка светодиодного диммера
Gira System 3000
Standard

Универсальная вставка светодиодного диммера
Gira System 3000
Komfort

Универсальная вставка светодиодного диммера Standard предназначена для переключения и диммирования устройств освещения. Поскольку диммер универсален, он может автоматически переключаться на фазовую отсечку по переднему или заднему фронту. Его можно подключить к нейтральному проводу или использовать без него. Регулировать работу устройства очень просто с помощью кнопки Dimm-Mode со светодиодным индикатором.

Подробная информация об изделии:

  • Автоматическая или ручная настройка подходящего режима работы в зависимости от нагрузки
  • Регулируемая минимальная яркость
  • Возможность сохранения яркости включения или последнего значения яркости
  • Вход для 2- или 3-проводной вставки дополнительного устройства
    или клавишно-кнопочного выключателя (только в модели Komfort)
  • Электронная защита от повышенной температуры
  • 230 В AC, 50/60 Гц
  • Знак VDE
  • Винтовые клеммы

Универсальная вставка светодиодного диммера
Gira System 3000
Komfort, 2-местн.

Универсальная вставка светодиодного диммера Gira System 3000 Komfort в 2-местном исполнении предназначена для независимого переключения и диммирования двух устройств освещения. Она подходит для стандартных типов ламп, в том числе светодиодных. Управление с другими накладками из System 3000 (датчиками движения, таймерами и пр.) по сути не отличается от управления с помощью накладки.

Подробная информация об изделии:

  • Автоматическая или ручная настройка подходящего режима работы в зависимости от нагрузки
  • Регулируемая минимальная яркость
  • Возможность сохранения яркости включения или последнего значения яркости
  • Возможность независимого диммирования обоих каналов через 3-проводное дополнительное устройство
  • Вход для 2- или 3-проводной вставки дополнительного устройства или клавишно-кнопочного выключателя
  • Электронная защита от повышенной температуры
  • 230 В AC, 50/60 Гц
  • Знак VDE
  • Винтовые клеммы

Универсальный светодиодный диммер Mini
Gira System 3000

Универсальный светодиодный диммер Mini
предназначен для переключения и диммирования устройств освещения. Его можно подключить
к нейтральному проводу или использовать без него. Управлять устройством можно через 2- или 3-проводную вставку дополнительного устройства с накладкой управления, клавишно-кнопочный выключатель или поворотную вставку дополнительного устройства для светодиодного диммера.

Подробная информация об изделии:

  • Автоматическая или ручная настройка подходящего режима работы в зависимости от нагрузки
  • Индикация режима работы с помощью светодиода
  • Возможность сохранения яркости включения или последнего значения яркости
  • Регулируемая минимальная яркость
  • Электронная защита от повышенной температуры
  • 230 В AC, 50/60 Гц
  • Знак VDE
  • Винтовые клеммы

Универсальный светодиодный диммер типа REG
Gira System 3000

Универсальный светодиодный диммер типа REG предназначен для переключения и диммирования устройств освещения. Его главное преимущество заключается в том, что в случае ремонта прокладывать новые провода не требуется: устройство можно интегрировать в имеющуюся электропроводку. Все необходимые компоненты незаметно скрыты в распределительном щите. Диммер типа REG устанавливается в распределительном щите на DIN-рейку согласно DIN EN 60715.

Подробная информация об изделии:

  • Управление через 2- или 3-проводную вставку дополнительного устройства с накладкой управления, клавишно-кнопочный выключатель или через поворотную вставку дополнительного устройства для светодиодного диммера
  • Автоматическая или ручная настройка подходящего режима работы в зависимости от нагрузки
  • Индикация режима работы с помощью светодиода
  • Включение через мягкий пуск, щадящий лампу
  • Возможность сохранения яркости включения или последнего значения яркости
  • Регулируемая минимальная яркость
  • Монтаж на рейку в распределительном щите
  • 230 В AC, 50/60 Гц
  • Знак VDE
  • Винтовые клеммы

Универсальный светодиодный усилитель мощности
Gira System 3000
типа REG

Универсальный светодиодный усилитель мощности типа REG представляет собой модульное расширение мощности диммера и позволяет переключать и регулировать яркость даже у высокомощных светодиодных ламп. Управлять усилителем мощности можно через подключенный перед ним диммер.

Подробная информация об изделии:

  • Возможность подключения к диммеру нескольких универсальных светодиодных усилителей мощности типа REG
  • Использование с диммерами скрытого монтажа

  • Питание подключенных нагрузок по общему
    силовому кабелю
  • Электронная защита от повышенной температуры
  • Монтаж на рейку в распределительном щите
  • 230 В AC, 50/60 Гц
  • Знак VDE
  • Винтовые клеммы

Вставка скрытого монтажа
модуля управления DALI Power
Gira System 3000

1-канальная вставка скрытого монтажа модуля управления DALI Power предназначена для управления светильниками с интерфейсом DALI, а также пускорегулирующими аппаратами с функцией Tunable White или без нее. Управлять устройством можно через накладки либо таймеры Gira или же датчики движения и присутствия.

Подробная информация об изделии:

  • Работа от сети (активный режим)
  • В активном режиме устройство служит источником управляющего тока для 18 потребителей DALI (с возможностью расширения до 72)
  • Включение с последней настроенной яркостью/цветовой температурой или сохраненной яркостью/цветовой температурой
  • Настройка цветовой температуры от 2000 до 10 000 К
  • 230 В AC, 50/60 Гц
  • Знак VDE
  • Винтовые клеммы

Вставка дополнительного устройства
Gira System 3000, 2-проводная

2-проводная вставка дополнительного устройства предназначена для переключения и диммирования устройств освещения. Дополнительное устройство всегда имеет столько же функций, сколько подключено к накладке главного устройства. Управлять вставкой можно с накладки управления.

Подробная информация об изделии:

  • Возможность комбинирования с накладкой управления с символом стрелки или без него
  • Установка других устройств для управления Gira System 3000
  • Возможность подключения к главному устройству любого количества 2-проводных вставок дополнительных устройств, общая длина проводов ограничена 100 метрами
  • 230 В AC, 50/60 Гц
  • Знак VDE
  • Винтовые клеммы

Вставка дополнительного устройства
Gira System 3000, 3-проводная

Независимо от накладки и вставки главного устройства,
3-проводная вставка дополнительного устройства предлагает самые разные функции.
Дополнительное устройство всегда имеет столько же функций, сколько подключено к накладке главного устройства.
Управлять вставкой можно с накладок управления Gira System 3000.

Подробная информация об изделии:

  • Комбинирование со всеми накладками
  • Расширение поля обзора
    датчиков движения
  • Централизованное управление максимум пятью главными устройствами

  • Подключение максимум десяти 3-проводных вставок дополнительных устройств к одному или нескольким главным устройствам, подключение максимум десяти 3-проводных вставок дополнительных устройств при отдельной прокладке проводов для дополнительных устройств и силового кабеля

  • Общая длина проводов максимум 100 м
  • 230 В AC, 50/60 Гц
  • Знак VDE
  • Винтовые клеммы

Поворотная вставка дополнительного устройства
3-проводная для светодиодного диммера
Gira System 3000

3-проводная поворотная вставка дополнительного устройства позволяет управлять всеми диммерами System 3000, имеющими вход для дополнительных устройств.

Подробная информация об изделии:

  • Аналогичный принцип управления, что и в универсальной вставке светодиодного поворотного диммера
  • Подключение к одному или нескольким главным устройствам максимум пяти поворотных вставок дополнительных устройств
  • Общая длина проводов максимум 100 м
  • 230 В AC, 50/60 Гц
  • Знак VDE
  • Винтовые клеммы

Простая и гибкая установка

Gira System 3000 предлагает целый ряд практических преимуществ для упрощения монтажа и ввода в эксплуатацию. Монтажная глубина составляет всего 24 мм, поэтому в приборных коробках скрытого монтажа остается достаточно места, что дает дополнительные возможности для электромонтажа. Монтаж стал проще и безопасней благодаря утопленным монтажным лапкам. Работу подключенных потребителей можно проверить посредством тестовой кнопки, не используя накладку управления. В зависимости от накладки управления базовая потребляемая мощность составляет всего лишь 0,2–0,5 Вт.

По ссылке ниже можно скачать инструкции по эксплуатации и монтажу.

Шаги установки

Благодаря утопленным монтажным лапкам вставки скрытого монтажа очень просто установить в приборную коробку. Так как монтажная глубина составляет всего 24 мм, в приборных коробках скрытого монтажа остается много места, что дает дополнительные возможности для электромонтажа.

Выбранная рамка устанавливается на вставку скрытого монтажа, затем монтируется накладка управления.

Комбинация рамки и накладки управления на стене производит гармоничное впечатление. Система дизайна Gira, включающая в себя десять серий выключателей и более 75 вариантов рамок, открывает широкие возможности для оформления.

Материалы для загрузки

Инструкции по эксплуатации

Вставка релейного переключателя

Руководство по эксплуатации

Bestell-Nr 5403 00

PDF, 517,2 KB

Download


Вставка релейного переключателя 2-местн.

Руководство по эксплуатации

Bestell-Nr 5404 00

PDF, 344,9 KB

Download


Электронная вставка выключателя

Руководство по эксплуатации

Bestell-Nr 5405 00

PDF, 499,6 KB

Download


Вставка импульсного устройства, Автоматический выключатель лестничного освещения

Руководство по эксплуатации.

Bestell-Nr 0821 00, 5410 00

PDF, 530,5 KB

Download


Универсальная вставка светодиодного поворотного светорегулятора Standard

Руководство по эксплуатации.

Bestell-Nr 2450 00

PDF, 434,7 KB

Download


Универсальная вставка светодиодного поворотного светорегулятора Komfort

Руководство по эксплуатации.

Bestell-Nr 2455 00

PDF, 528,2 KB

Download


Универсальная вставка светодиодного светорегулятора Standard

Руководство по эксплуатации

Bestell-Nr 5400 00

PDF, 337,9 KB

Download


Универсальная вставка светодиодного светорегулятора Komfort

Руководство по эксплуатации

Bestell-Nr 5401 00

PDF, 475,8 KB

Download


Универсальная вставка светодиодного светорегулятора Komfort 2-местн.

Руководство по эксплуатации

Bestell-Nr 5402 00

PDF, 422,2 KB

Download


Универсальный светодиодный светорегулятор Mini

Руководство по эксплуатации

Bestell-Nr 2440 00

PDF, 392,4 KB

Download


Универсальный светодиодный светорегулятор типа REG

Руководство по эксплуатации.

Bestell-Nr 2365 00

PDF, 442,6 KB

Download


Универсальный светодиодный усилитель мощности типа REG

Руководство по эксплуатации

Bestell-Nr 2383 00

PDF, 903,6 KB

Download


Вставка скрытого монтажа модуля управления DALI-Power

Руководство по эксплуатации

Bestell-Nr 5406 00

PDF, 458,0 KB

Download


Накладка управления Memory

Руководство по эксплуатации

Bestell-Nr 5363 ..

PDF, 181,5 KB

Download


Жалюзи и таймер Display

Руководство по эксплуатации

Bestell-Nr 5366 ..

PDF, 376,7 KB

Download


Таймер жалюзи и таймер BT, Накладка управления BT

Руководство по эксплуатации.

Bestell-Nr 5367 .., 5381 .., 5368 .., 5382 ..

PDF, 203,9 KB

Download


Датчик освещенности и температуры Bluetooth

Руководство по эксплуатации

Bestell-Nr 5466 02

PDF, 379,5 KB

Download


Датчик освещенности и температуры BT

Руководство по эксплуатации, из индекса I02.

Bestell-Nr 5466 02

PDF, 2,5 MB

Download


Накладка датчика движения 1,10 м / 2,20 м Standard

Руководство по эксплуатации

Bestell-Nr 5373 .., 5375 .., 5379 ..

PDF, 3,5 MB

Download


Накладка датчика движения 1,10 м / 2,20 м Komfort BT

Руководство по эксплуатации.

Bestell-Nr 5374 .., 5376 ..

PDF, 1,9 MB

Download


Накладка датчика присутствия и движения 360° BT

Руководство по эксплуатации

Bestell-Nr 5377 02

PDF, 577,8 KB

Download


Накладка радиоуправления Memory, Накладка радиоуправления

Руководство по эксплуатации

Bestell-Nr 5492 .., 5493 .., 5494 .., 5495 ..

PDF, 487,7 KB

Download

Следующих файлов нет в распоряжении на выбранном Вами языке, но, возможно, они имеются в другом переводе.

Gira Bluetooth app

Operating instructions.

PDF, 1,4 MB

Download

Инструкции по монтажу

Альтернативные клавиши

инструкции по сборке

Bestell-Nr 5369 .., 5370 .., 5371 .., 5372 .., 5386 .., 5387 .., 5388 .., 5389 ..

PDF, 3,0 MB

Download

Брошюры

Gira Smart Home

Bestell-Nr 18124 88

PDF, 1,8 MB

Download

Следующих файлов нет в распоряжении на выбранном Вами языке, но, возможно, они имеются в другом переводе.

Gira Flexible building technology

Smart building and modernisation.

Bestell-Nr 18145 10

PDF, 3,6 MB

Download

Популярные изложения / основы системы

Следующих файлов нет в распоряжении на выбранном Вами языке, но, возможно, они имеются в другом переводе.

Gira System 3000

System basics

PDF, 9,5 MB

Download

Управление освещением Накладки управления Датчики движения Вставки скрытого монтажа Установка Материалы для загрузки
