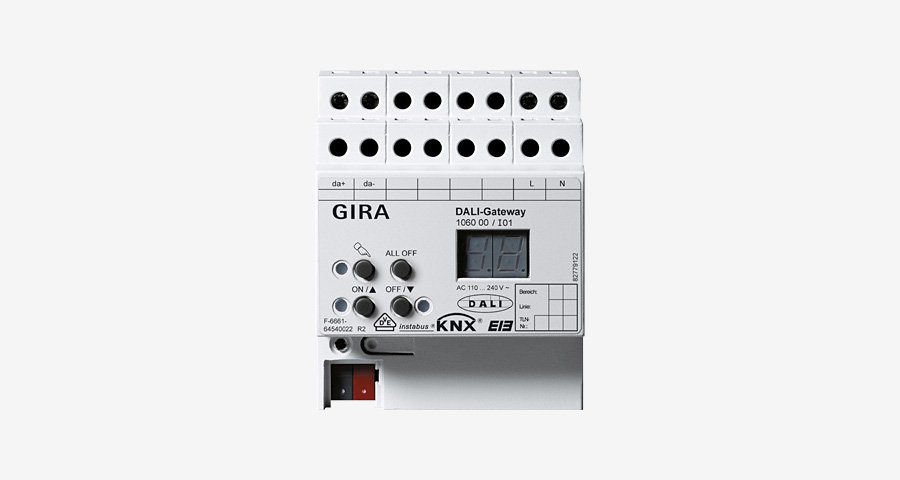

Bramka DALI KNX Gira

Bramka DALI Gira urządzenie modułowe

Bramka DALI KNX Gira tworzy złącze pomiędzy instalacją KNX a instalacją oświetleniową DALI. Umożliwia włączanie i ściemnianie maksymalnie 64 urządzeń DALI w maksymalnie 32 grupach przez system KNX.

Grupy oświetlenia DALI mogą być także włączane, wyłączane lub ściemniane poprzez obsługę ręczną w urządzeniu, jednocześnie z KNX, również bez napięcia magistrali lub w stanie niezaprogramowanym.

Cechy produktu

16 scen świetlnych
Odczyt stanu urządzeń DALI poprzez KNX, np. jasność lub awaria oprawy oświetleniowej
Możliwa ręczna obsługa grup DALI
Prowadzenie wymuszone
Sygnał zwrotny stanu łączeniowego i wartości jasności w trybie magistralnym i ręcznym
Centralna funkcja włączania
Funkcja blokady każdej grupy DALI
Oddzielne opóźnienie włączania i wyłączania
Automat schodowy z funkcją wstępnego ostrzeżenia
Uruchamianie DALI z wtyczką ETS
Zabezpieczenie przeciwzwarciowe – ochrona przepięciowa
Ochrona przeciążeniowa
Możliwość wymiany pojedynczego urządzenia DALI podczas pracy bez oprogramowania
Montaż wykonuje się na szynie montażowej wg DIN EN 60715

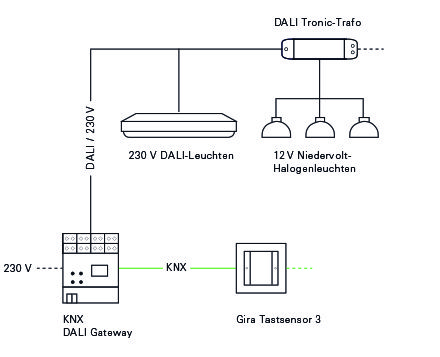

Przykład zastosowania

Dane techniczne

Wymiary

Urządzenie modułowe z 4 modułami

Zasilanie KNX/EIB

Napięcie: 21 do 32 V DC SELV Przyłącze: Standardowy zacisk przyłączeniowy magistrali KNX/EIB

Zasilanie zewnętrzne

110 do 240 V AC +10%/-15%, 50/60 Hz

DALI

Napięcie: typ. 16 V DC z ochroną przepięciową; Prąd: typ. 128 mA, maks. 200 mA krótkotrwale, przeznaczone do maks. 64

urządzeń DALI

2 mA każde, z ochroną przeciwzwarciową i przeciążeniową

Szybkość transferu danych

1200 bit/s

Typ przewodu

wg specyfikacji FELV, najlepiej 2 wolne żyły przewodu instalacyjnego NYM
