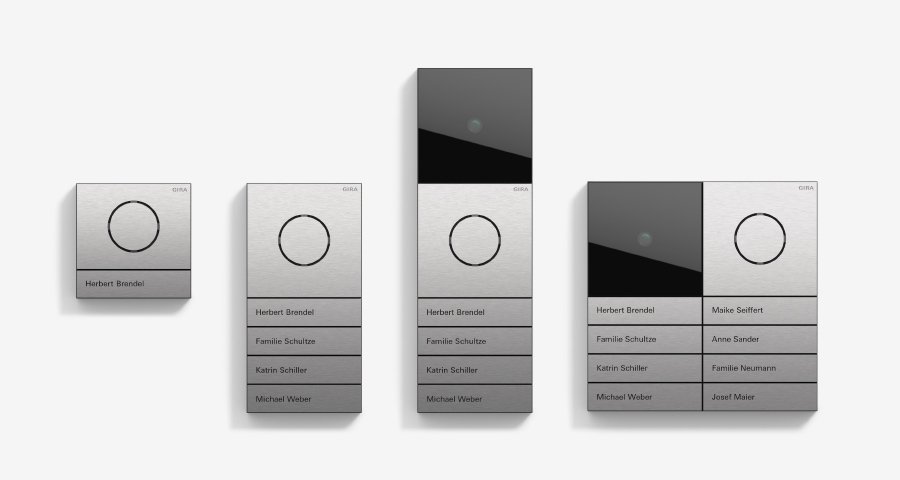

System 106 Gira

Modułowy i elastyczny system domofonowy

Modułowa konstrukcja systemu domofonowego System 106 Gira zapewnia maksymalną elastyczność indywidualnej konfiguracji. System 106 Gira przekonuje swoją kompaktową budową i nowoczesną technologią w połączeniu z odpornymi materiałami i bogatą kolorystyką.

Możliwość elastycznego dopasowania modułów do życzeń klienta
Możliwa klasyczna instalacja natynkowa lub montaż w jednej płaszczyźnie
W połączeniu z bramką IP systemu domofonowego możliwa integracja z KNX Smart Home

Opis przycisków przywołania lub modułu informacyjnego dzięki usłudze opisów
Dzięki magistrali 2-przewodowej nadaje się do montażu w nowych i modernizowanych budynkach
System 106 Gira jest kompatybilny ze wszystkimi unifonami
i systemami domofonowymi Gira

Katalog internetowy

Do pobrania

Szkolenia

Konfigurator

Montaż

Usługa opisów

Opcje montażu

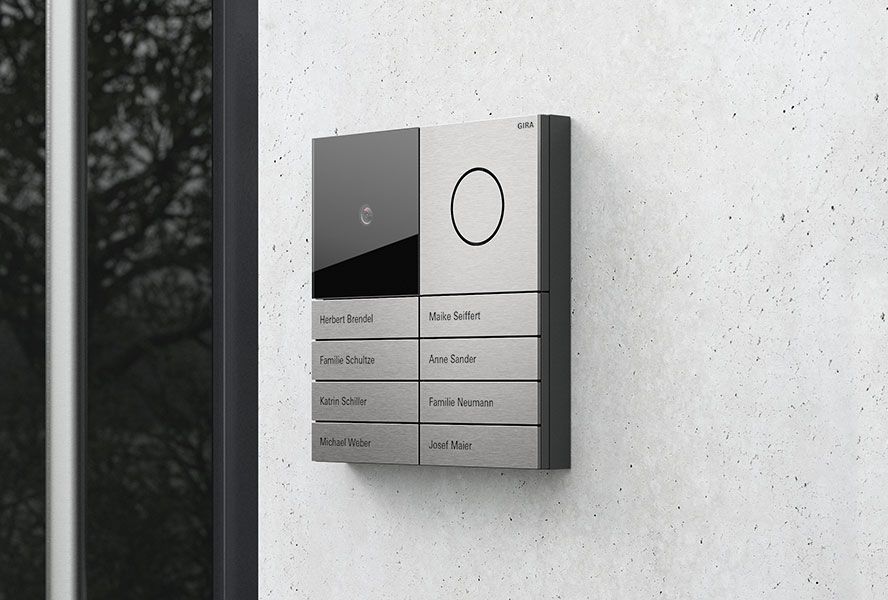

Montaż natynkowy

Dzięki nieskomplikowanemu montażowi natynkowemu bramofon można łatwo zamontować na ścianie. Z tego powodu System 106 nadaje się nie tylko do zastosowania w nowych budynkach, ale również dobrze sprawdza się w modernizowanych obiektach. Dzięki płaskiej konstrukcji i obudowie o wysokości zaledwie 28,4 mm zapewnia elegancki wygląd przy każdym wejściu do domu.

Integracja z izolacją termiczną fasady

Nowością jest możliwość pełnej integracji modułów systemu domofonowego System 106 Gira z fasadą. Moduł fasadowy to obudowa podtynkowa, oferowana jako element izolacyjny przez renomowanych producentów zespolonych systemów ociepleń. Moduły fasadowe są dostępne w różnych formatach i można je optymalnie zatynkować.

Puszka montażowa System 106 montowana w jednej płaszczyźnie

Puszka montażowa Gira montowana w jednej płaszczyźnie umożliwia montaż w metalowych frontach stref wejściowych, bram czy systemów skrzynek na listy. Instalacja jest wykonywana bezpośrednio przez partnerów branżowych. Proste rozwiązanie montażowe i trwała instalacja sprawiają, że puszkę montażową można zamontować bez skomplikowanych czynności.

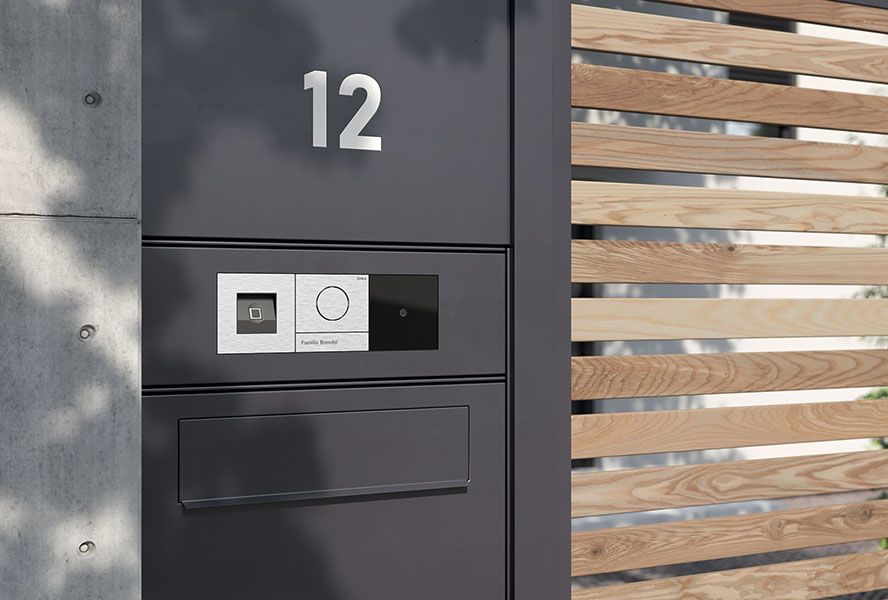

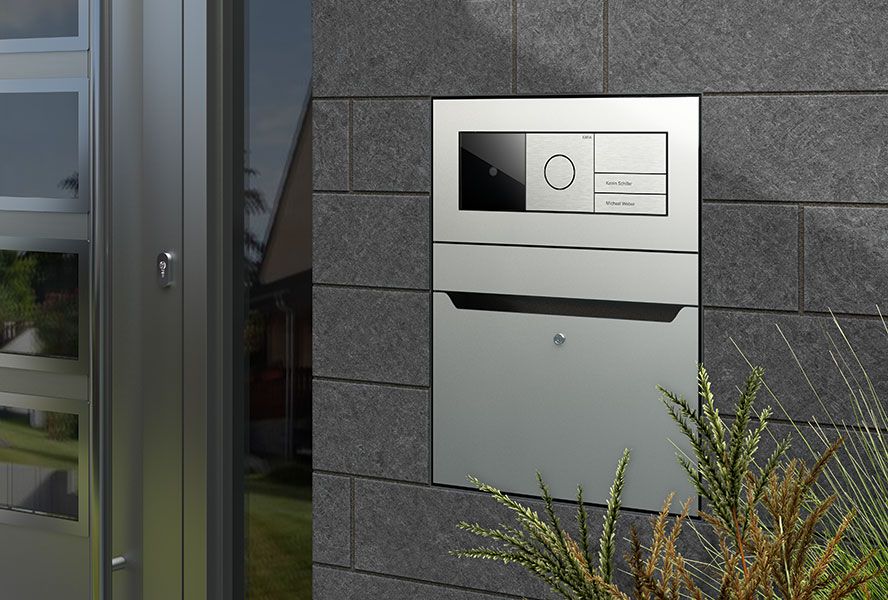

Rozwiązania do skrzynek na listy

System 106 Gira nadaje się szczególnie
do montażu w skrzynkach na listy firmy Renz i Briefkasten Manufaktur. Bramofony Gira mogą być zintegrowane z systemami skrzynek na listy i nadają się do montażu podtynkowego, natynkowego lub wolnostojącego.

Kolory i materiały

Stal szlachetna V2A

Stal szlachetna uchodzi za klasyczny materiał nowoczesnego budownictwa. Panel przedni ze stali szlachetnej V2A wyróżnia się szlachetnym połyskiem oraz wysokiej jakości szlifem (szlif 240), nadając wejściu do domu ton powściągliwej elegancji. Ponadto jest trwały i odporny, co jest szczególną zaletą zwłaszcza w przypadku zastosowań zewnętrznych.

Stal szlachetna V4A

Innym wariantem jest panel przedni ze stali szlachetnej V4A do systemu domofonowego System 106 Gira. Ta odporna na wodę morską stal szlachetna nadaje się szczególnie do montażu w systemie skrzynek na listy firmy Renz. Powierzchnie ze stali szlachetnej V4A obydwu producentów współtworzą razem harmonijną całość.

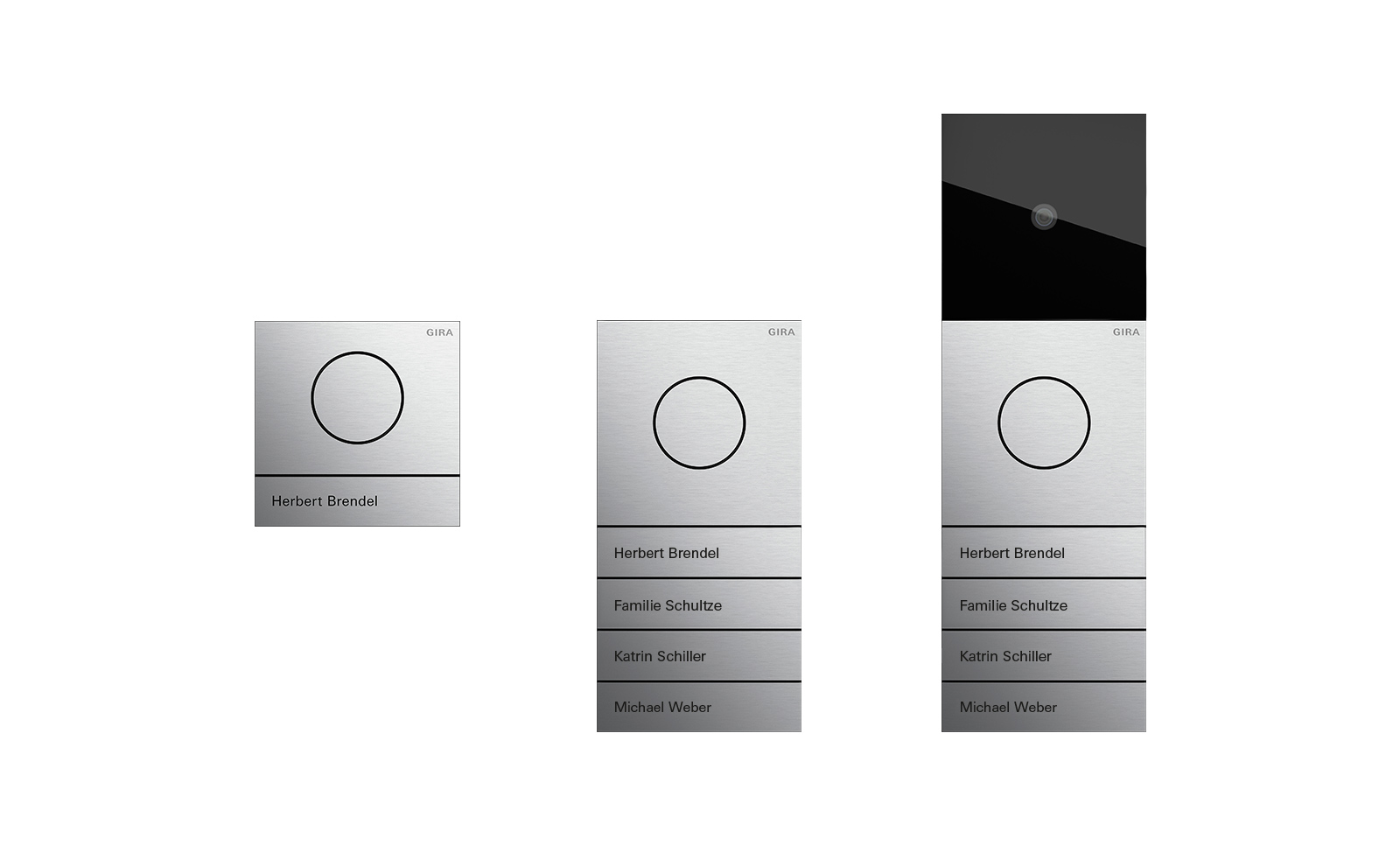

Aluminium

Panele przednie z anodowanego aluminium (E6-C0) o jedwabiście matowym połysku. Pasują do nowoczesnego stylu architektury, stanowiąc subtelne akcenty. Odporność na wpływy atmosferyczne predestynuje je do stosowania na zewnątrz.

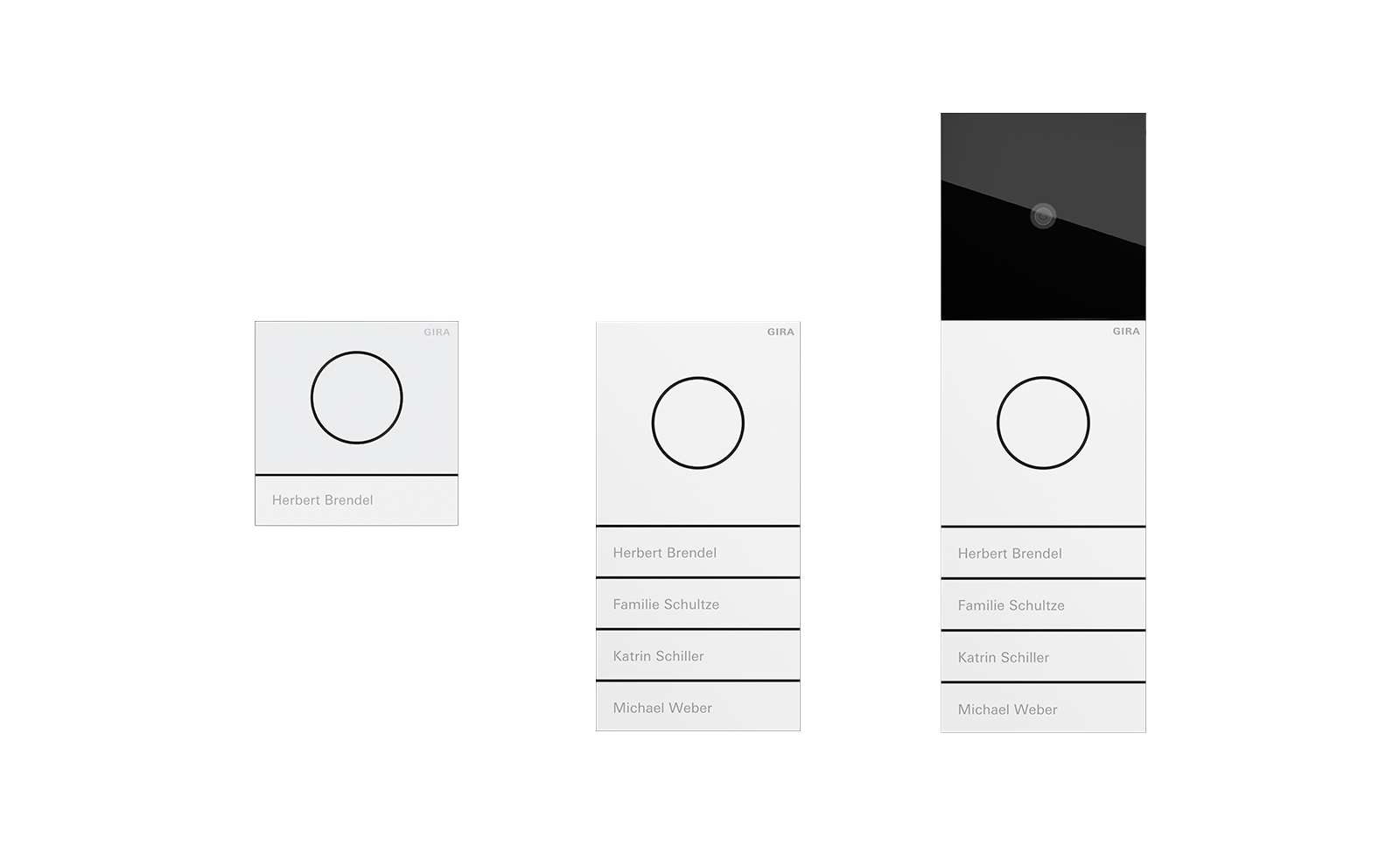

Biały beskidzki

Odporna na wpływy atmosferyczne, lakierowana w kolorze klasycznej bieli (RAL 9016, biały beskidzki) wersja System 106 Gira prezentuje się w nowoczesnej, świeżej i jednocześnie stonowanej odsłonie. Z imponującą lekkością biały bramofon pasuje do prawie każdej elewacji.

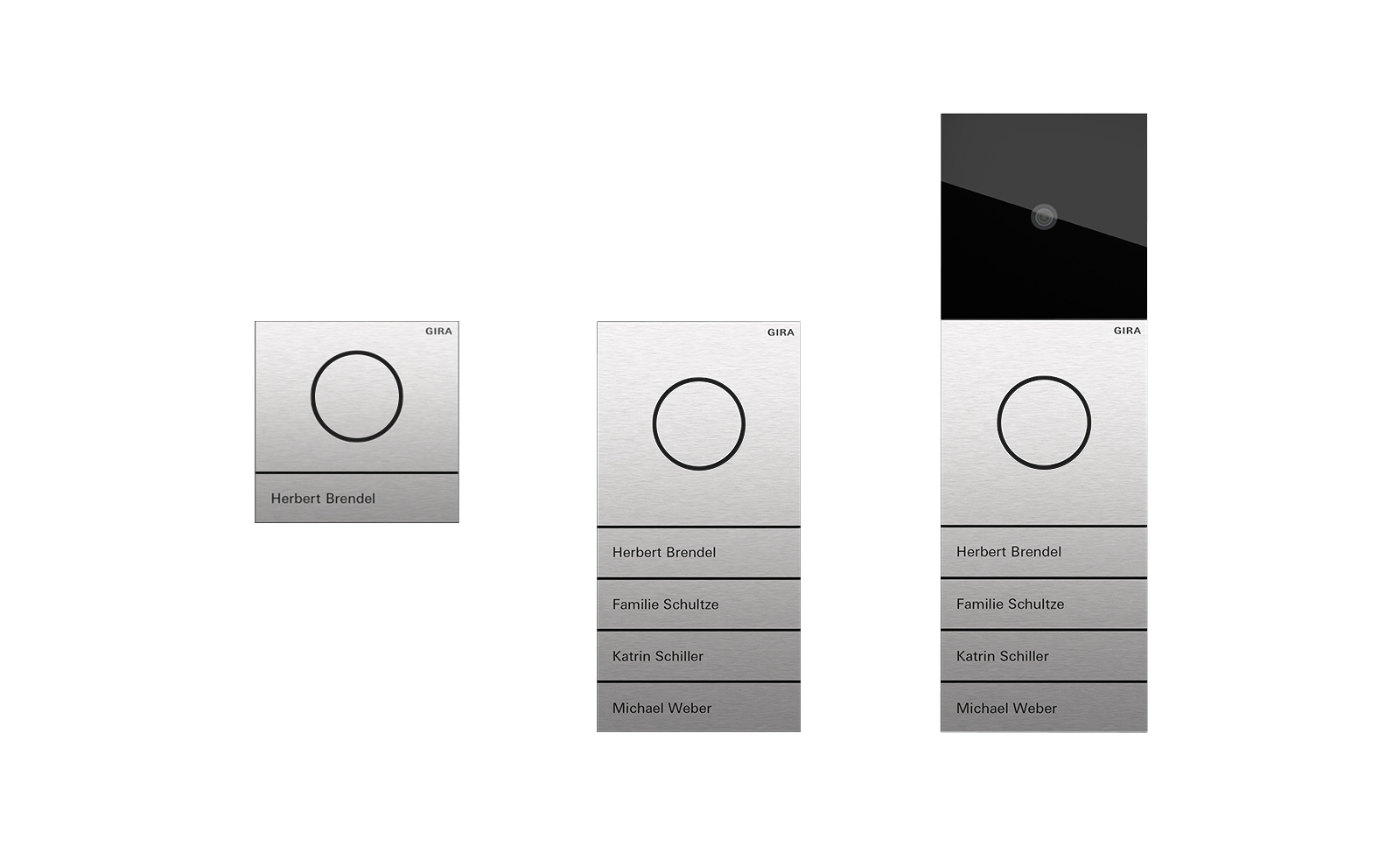

Modułowość i moduły

Funkcjonalny i uniwersalny

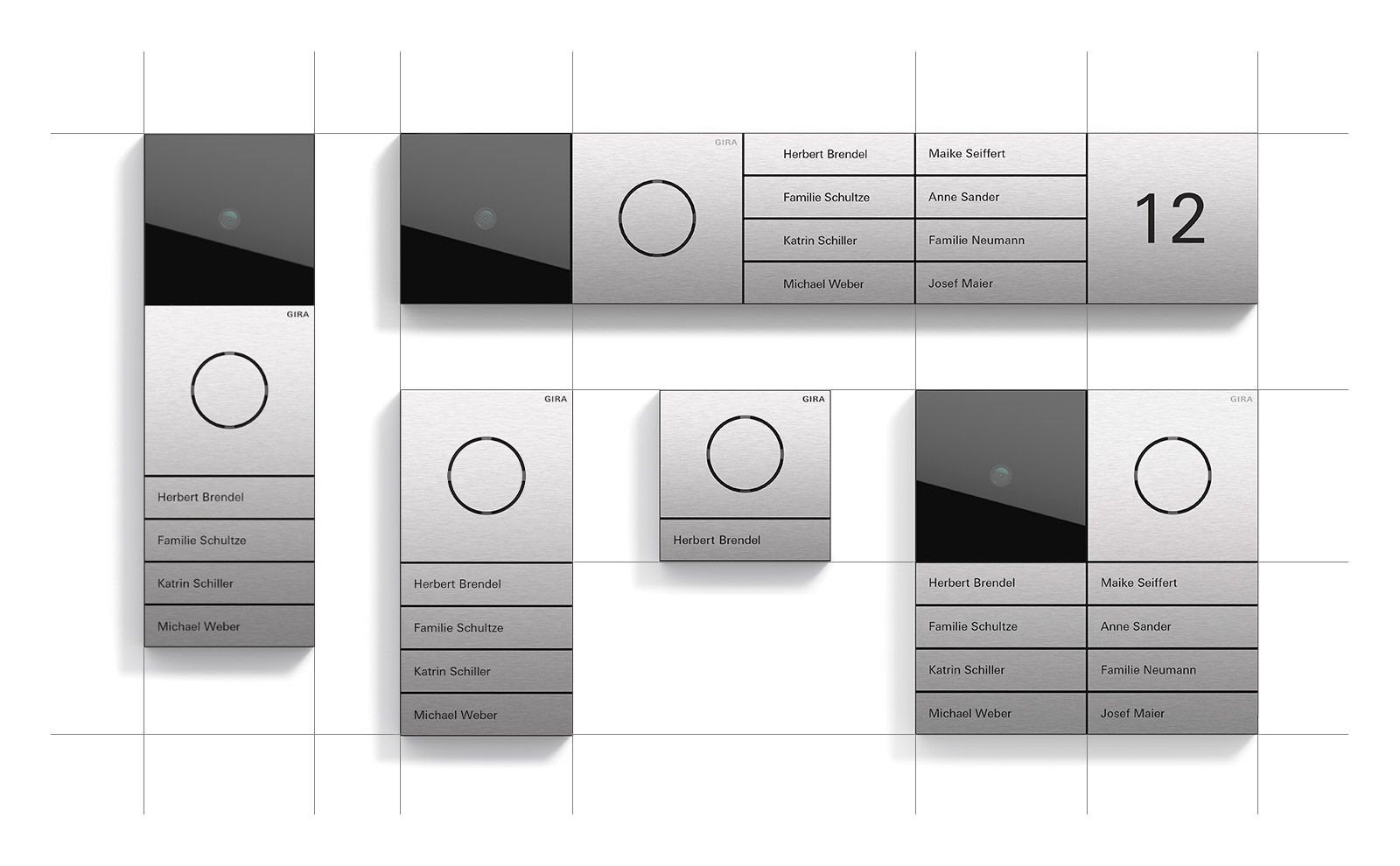

Modułowy system domofonowy składa się z pojedynczych modułów o wymiarze podstawowym 106,5 x 106,5 mm, które można w elastyczny sposób łączyć i umieszczać dowolnie w pionie, poziomie lub w układzie kwadratu. Dostępne są obudowy w formacie 1x do 5x oraz 2 x 2x. Kamera, interkom czy przyciski przywołania – moduły są zawsze wyposażone w całą niezbędną technologię. Po włożeniu ich w obudowę przykrywa się je panelem przednim o grubości 3 mm. System można zmodyfikować lub rozbudować poprzez wymianę modułów.

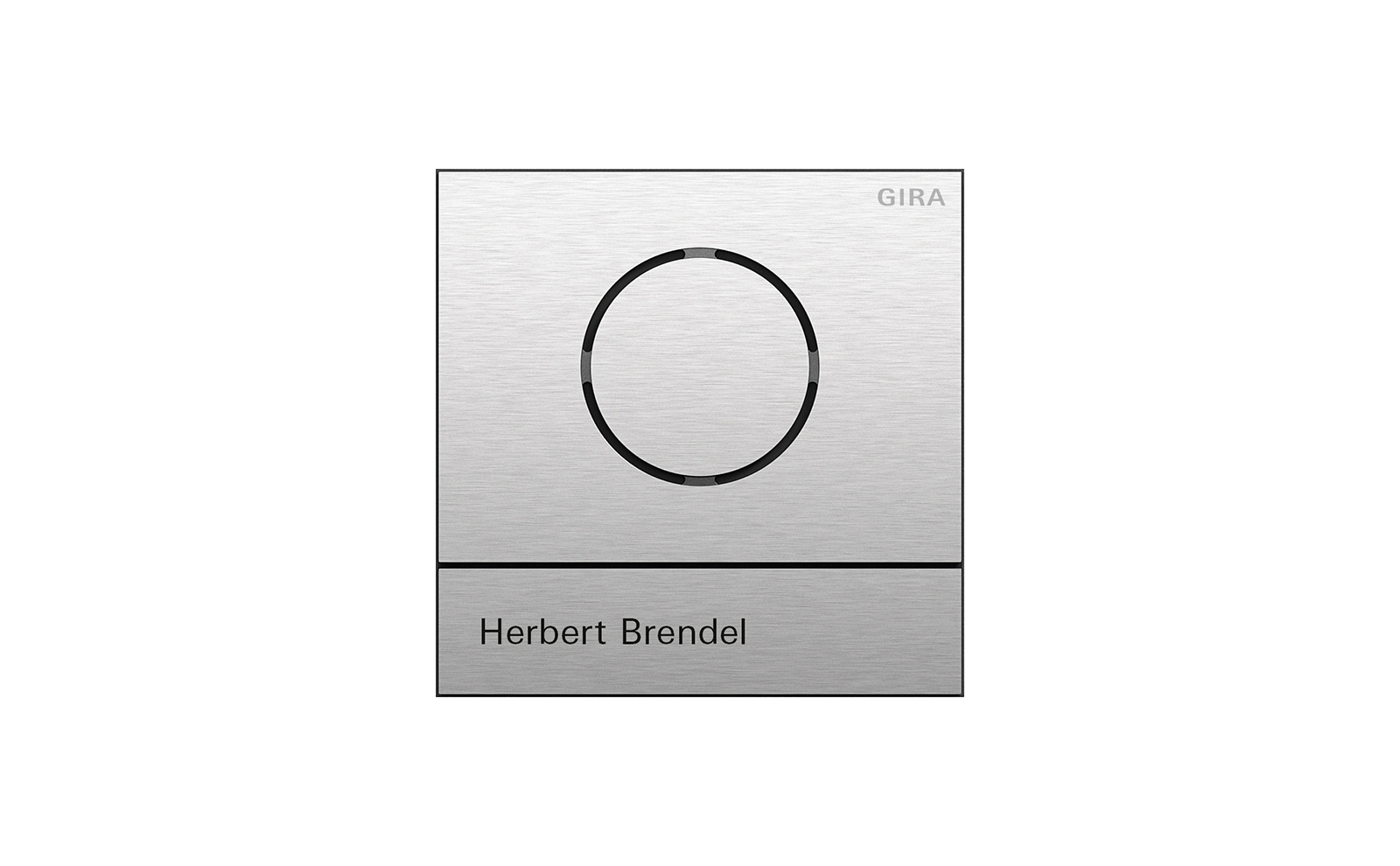

Moduł bramofonu 106 Gira

Moduł bramofonu System 106 Gira obejmuje interkom z wbudowanym przyciskiem przywołania i stanowi tym samym najmniejszą samodzielną jednostkę, pełniącą funkcję kompletnego bramofonu. Wysokiej jakości mikrofon i wodoodporny głośnik zapewniają dobrą komunikację przy drzwiach.

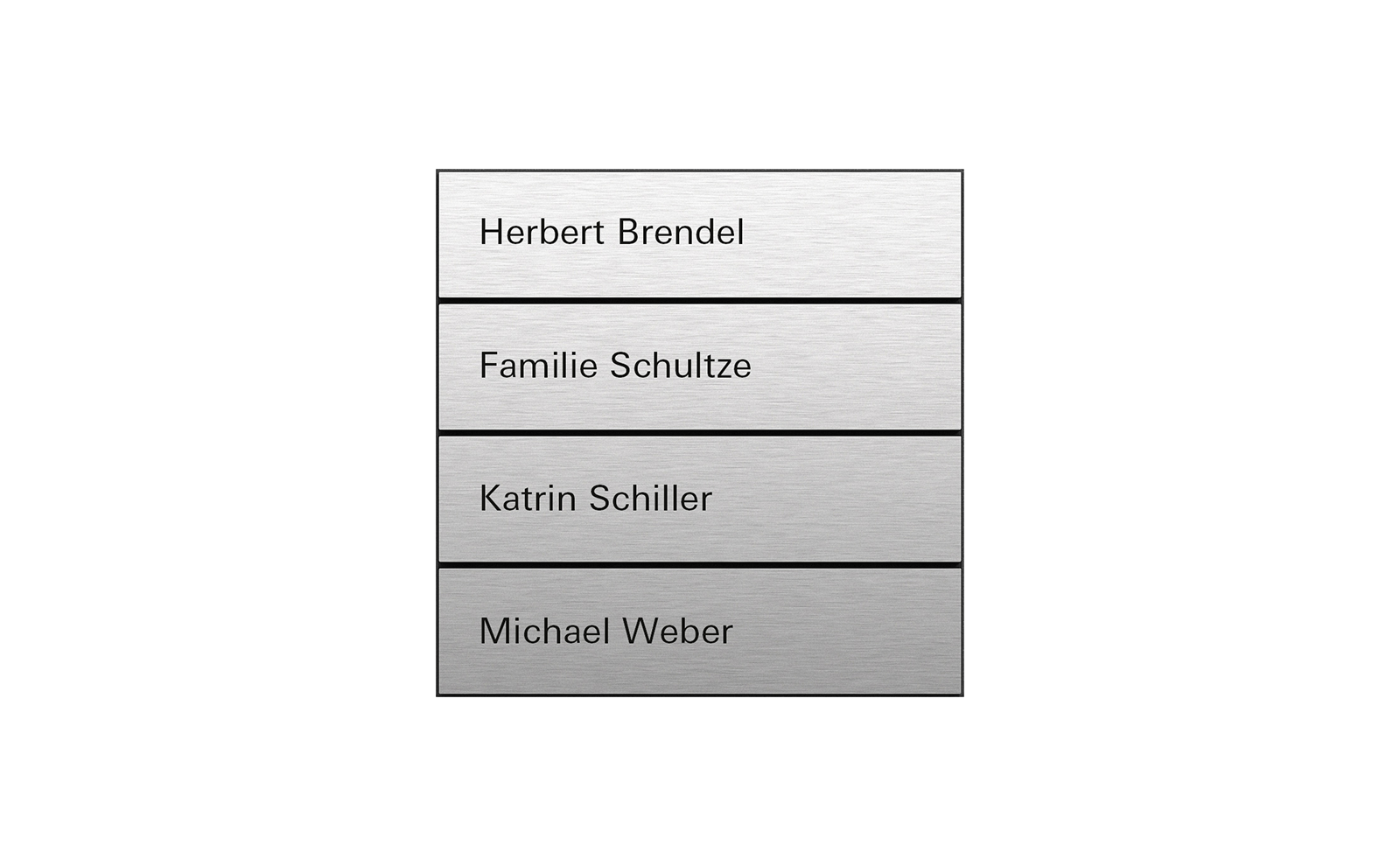

Moduł przycisków przywołania 106 Gira, wykonany laserowo

Moduł przycisków przywołania System 106 Gira jest dostępny w dwóch wersjach. Dla modelu z przyciskami metalowymi Gira oferuje usługę opisów. Przyciski są opisywane laserowo wg indywidualnych wymagań przesyłanych w formularzu internetowym.

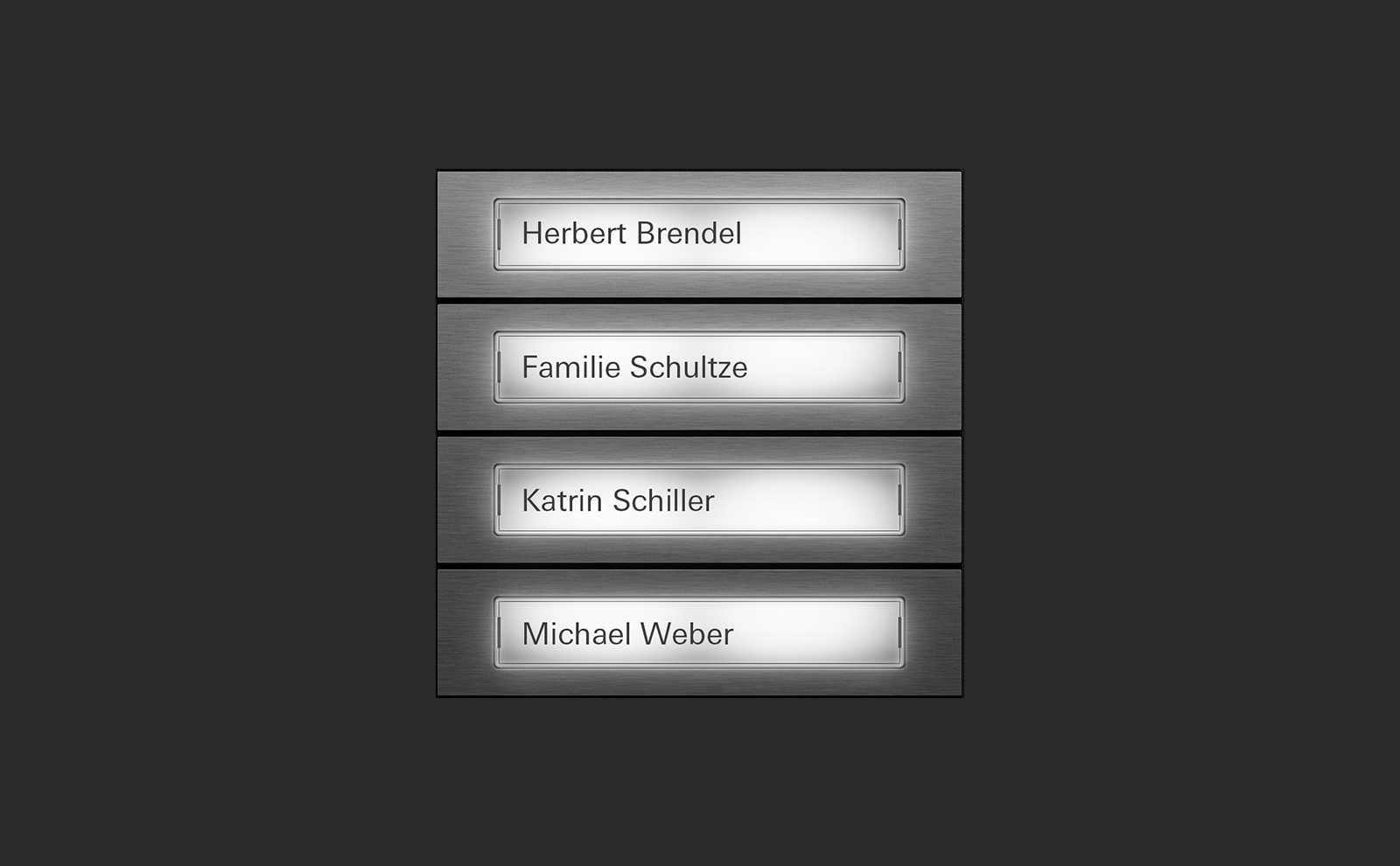

Moduł przycisków przywołania 106 Gira, podświetlony

Wariant przycisków przywołania z podświetlonym polem opisowym zapewnia dobrą orientację w ciemności. Odpowiednio zaprojektowane tabliczki opisowe można zamówić za pośrednictwem usługi opisów firmy Gira. Oba moduły przycisków przywołania są dostępne w wersji od 1- do 4-klawiszowej. Funkcję można łatwo zmienić, np. z 2x na 4x, poprzez wymianę przycisków.

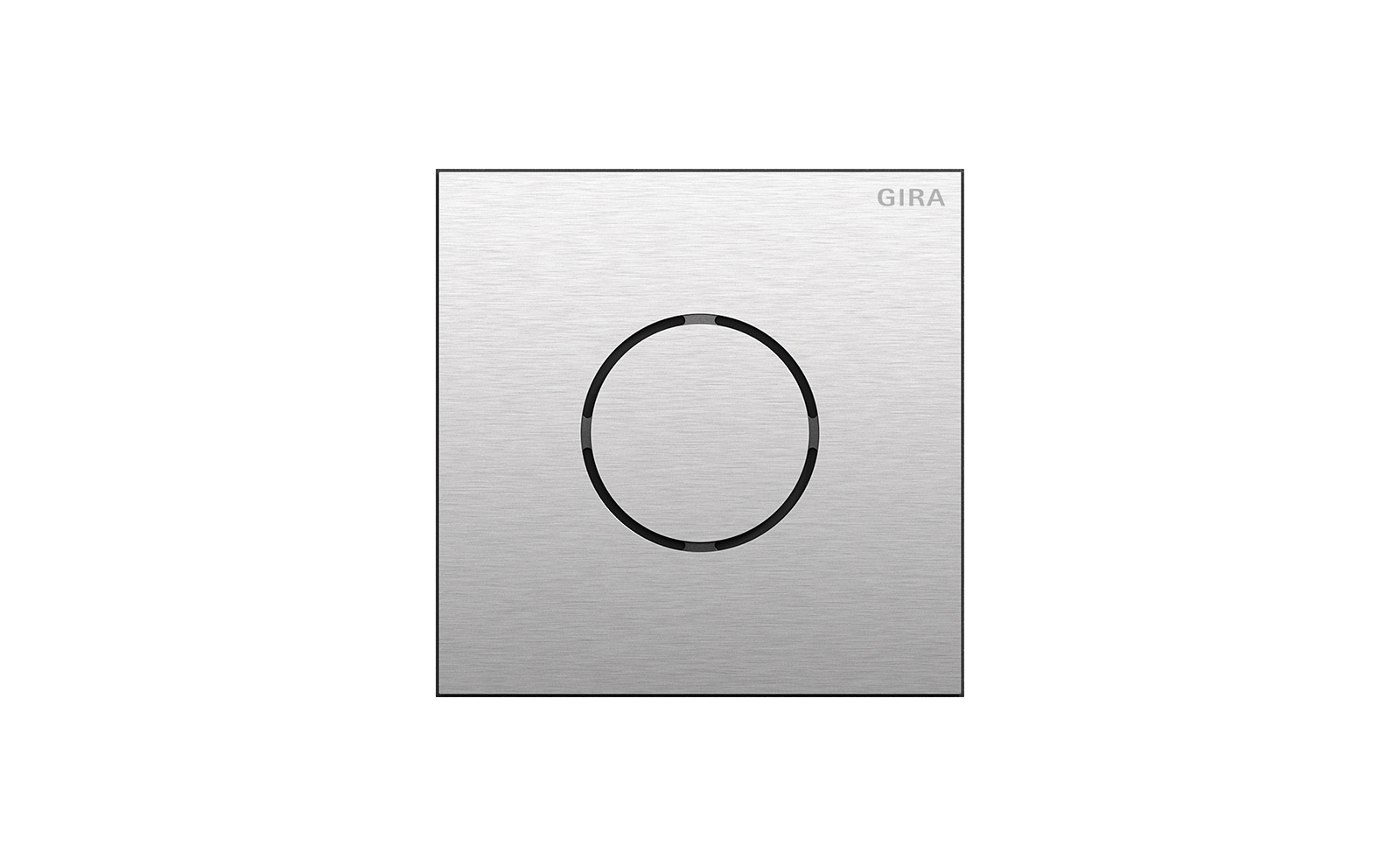

Moduł głośnikowy 106 Gira

Moduł głośnikowy System 106 Gira umożliwia komunikację między pomieszczeniem a obszarem zewnętrznym. Wysokiej jakości mikrofon, wodoodporny głośnik oraz tłumienie hałasu otoczenia zapewniają dobrą jakość dźwięku. W module głośnikowym, wzgl. w module bramofonu umieszczony jest czujnik jasności, który reguluje oświetlenie przycisków przywołania. Odbywa się to na dwóch poziomach jasności, w zależności od aktualnych warunków świetlnych otoczenia.

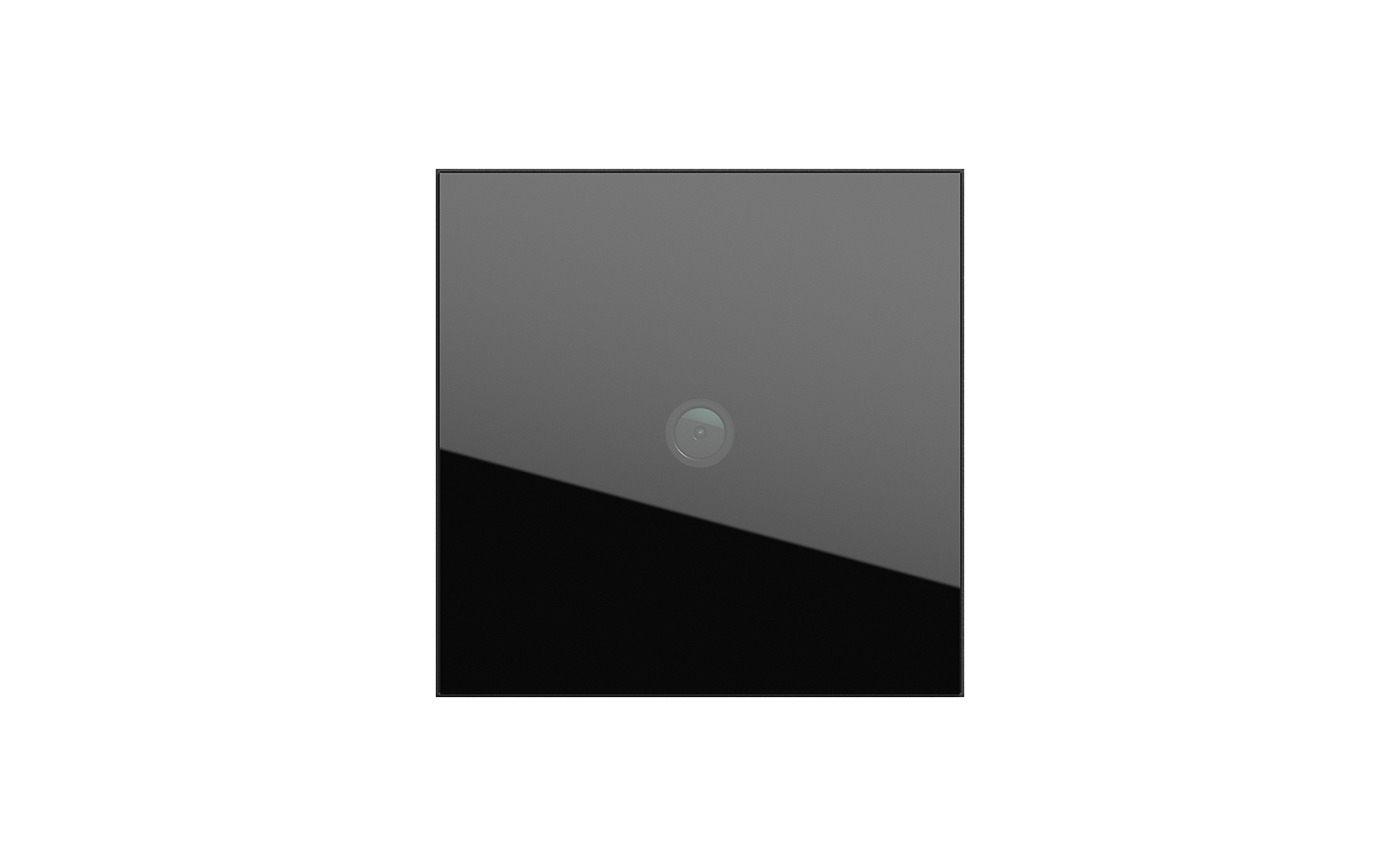

Moduł kamery 106 Gira

Za odporną na pękanie i zarysowania szybką z czarnego szkła kryje się wysokiej jakości kamera o wysokiej światłoczułości i szerokim polu widzenia. Za pomocą wbudowanego obrotowego przełącznika kodującego można ustawić sekcje obrazu kamery w dziewięciu różnych pozycjach. Aby chronić kamerę przed zaparowaniem i zimnem, w razie potrzeby można włączyć ogrzewanie. Cztery diody LED na podczerwień, rozmieszczone wokół soczewki, optymalnie oświetlają obszar przed kamerą i umożliwiają ujęcie pola widzenia bez oślepiania w trybie nocnym. Kamerę można włączyć w nocy w sposób niewidoczny na zewnątrz. Jeśli na kamerę pada silne światło z naprzeciwka, np. z reflektorów samochodowych, funkcja kompensacji przeciwoświetlenia rozjaśnia powstające wskutek tego ciemne strefy, dzięki czemu są one również dobrze widoczne.

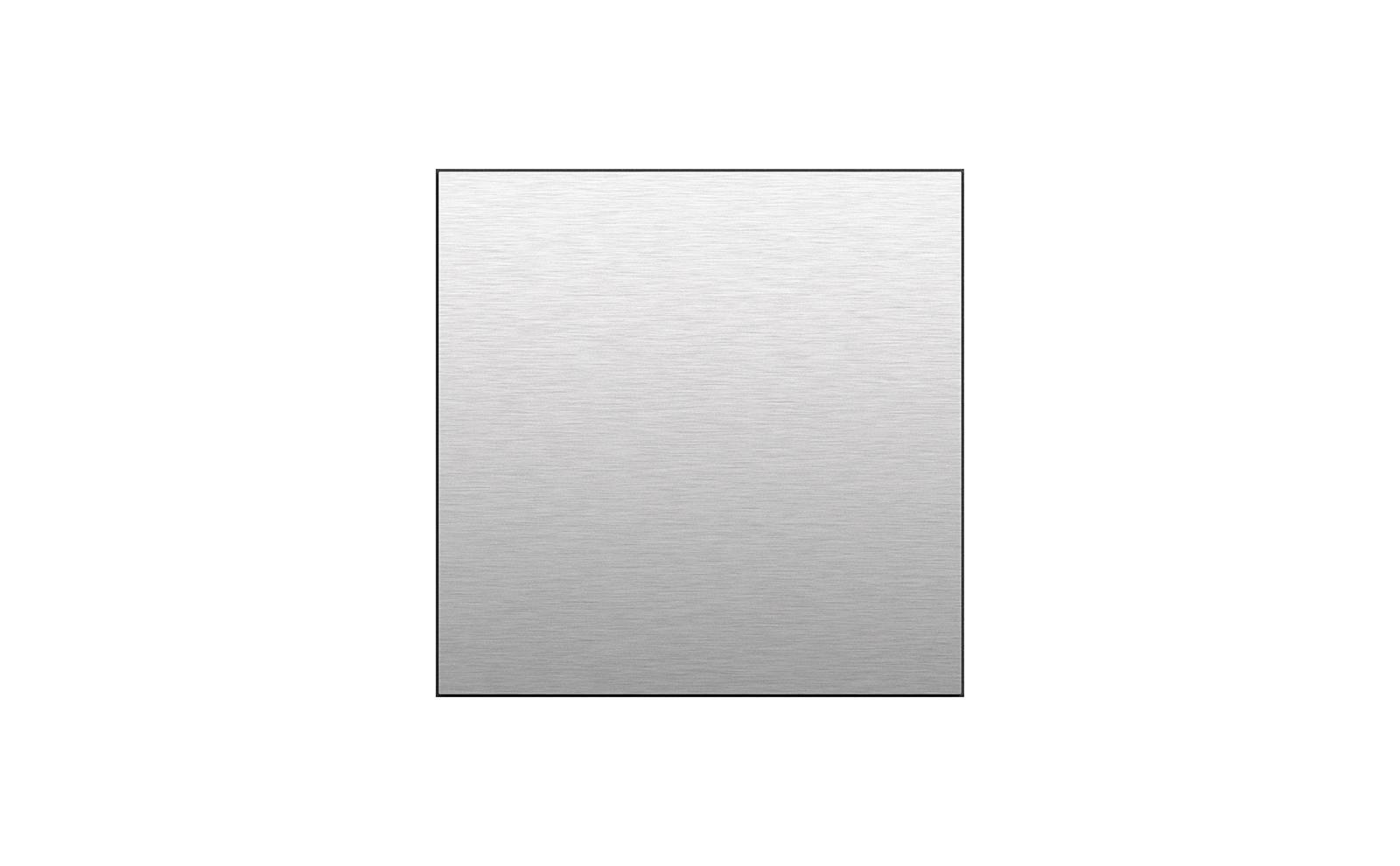

Moduł zaślepiający 106 Gira

Moduł zaślepiający służy do osłony modułów do przyszłej rozbudowy, pełni rolę wypełniacza tymczasowych wolnych miejsc lub elementu aranżacyjnego w przypadku dużych bramofonów.

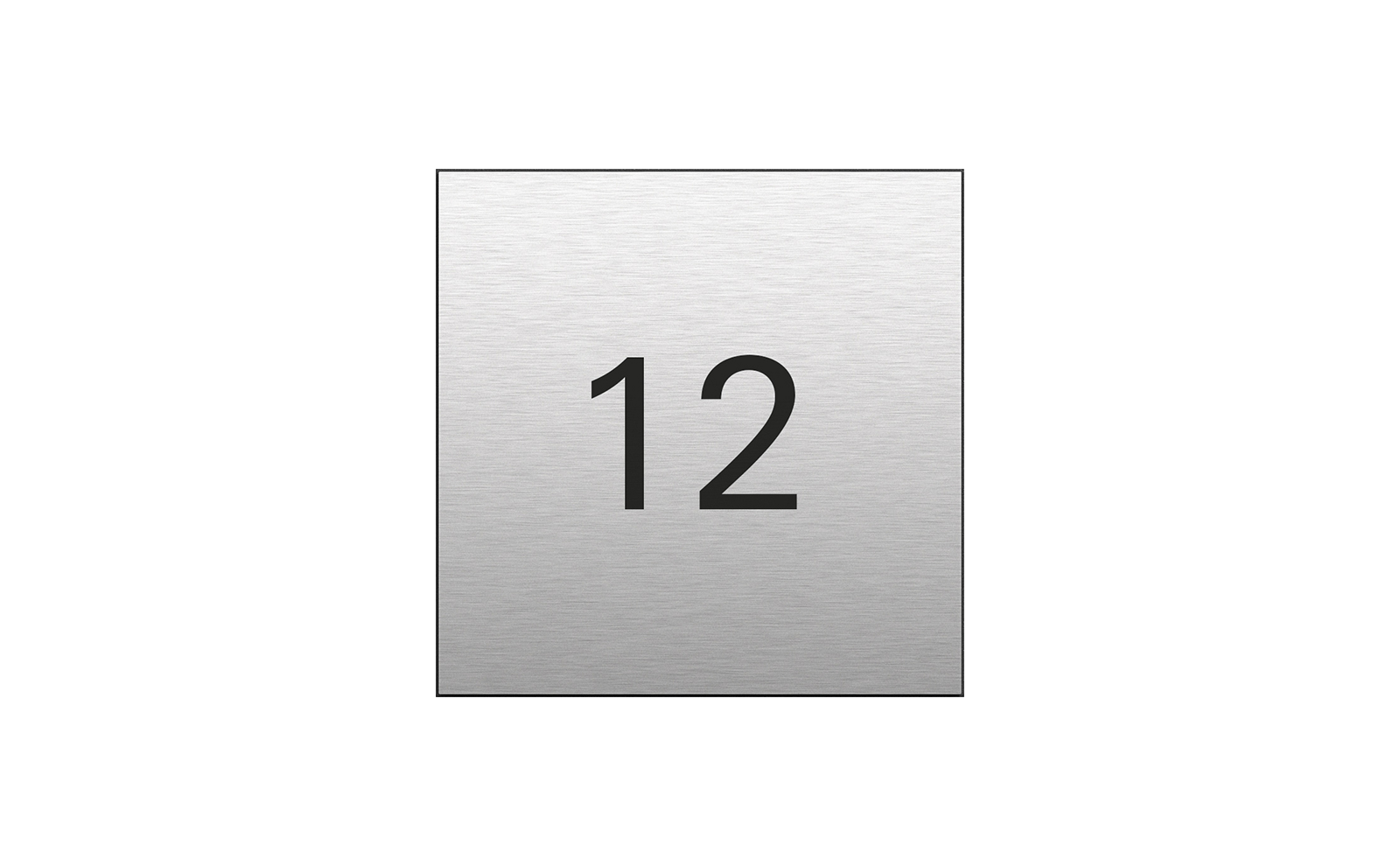

Moduł informacyjny 106 Gira

Moduł informacyjny System 106 Gira służy do prezentacji numerów domów, nazw, nazw ulic, godzin otwarcia oraz innych informacji, które powinny być dobrze widoczne.

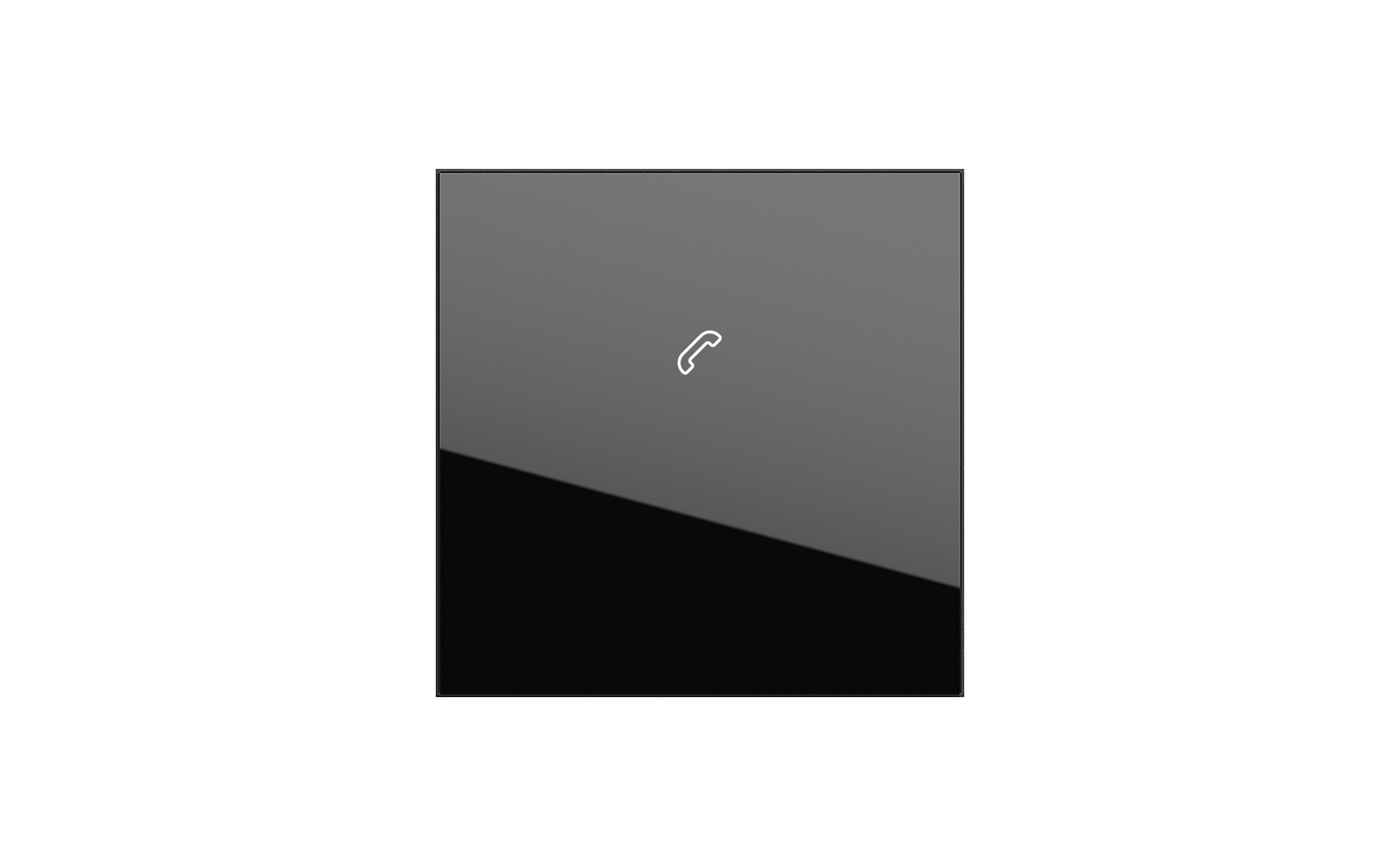

Moduł wyświetlający 106 Gira (DIN 18040)

Dzięki modułowi wyświetlającemu System 106 Gira osoba dzwoniąca widzi, kiedy jest proszona o odezwanie się i kiedy otwierają się drzwi. Moduł spełnia wymogi normy DIN 18040 dotyczącej budynków bez barier.

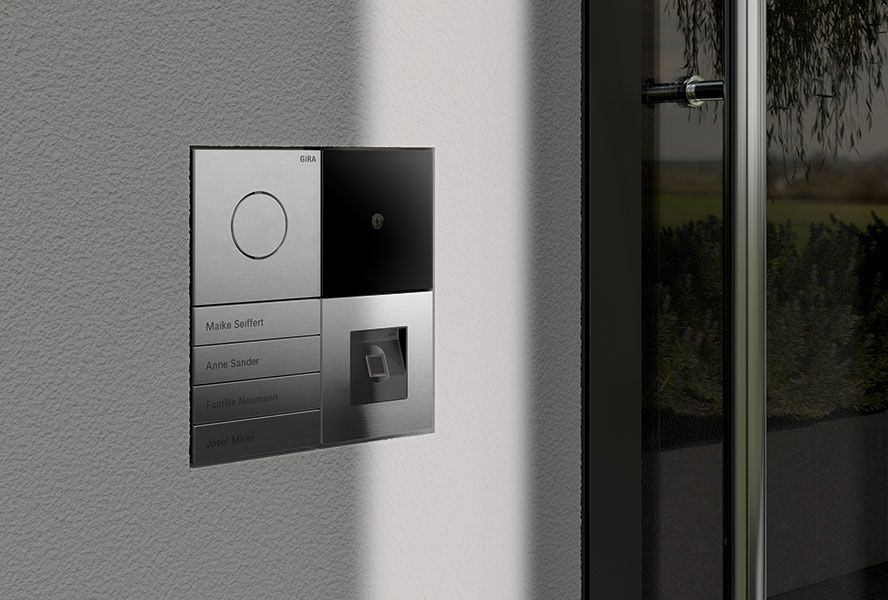

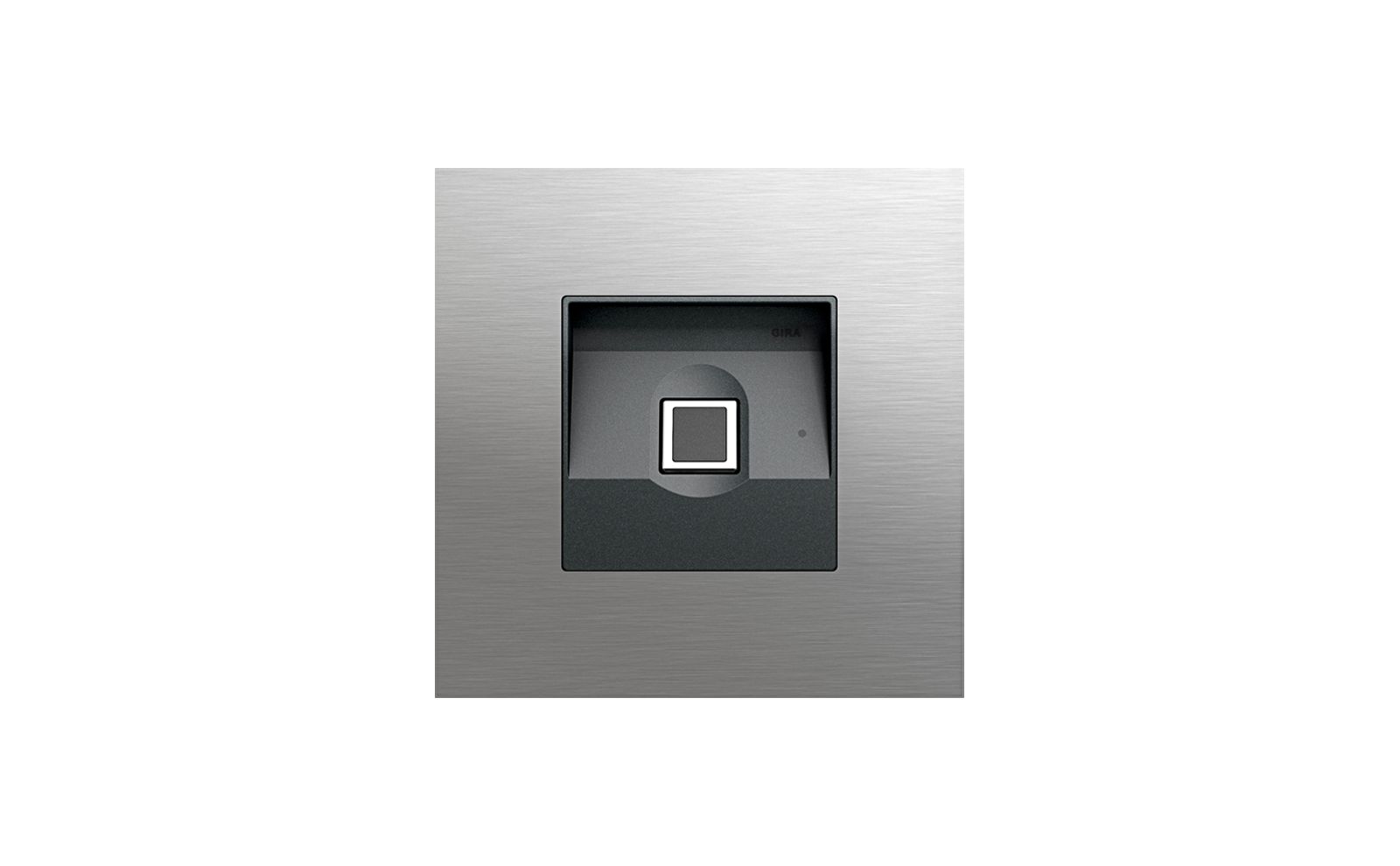

Moduł czytnika linii papilarnych System 106 Gira Keyless In

Zapomniałeś klucza? Żaden problem. Moduł czytnika linii papilarnych System 106 Gira Keyless In umożliwia dostęp bez klucza za pomocą funkcji rozpoznawania odcisków palców. Rozwiązanie bezpiecznego dostępu bazuje na profesjonalnym systemie kontroli biometrycznej. W celu umożliwienia rozpoznania można zapisać do 100 odcisków palców. Konfiguracja jest prosta dzięki aplikacji Gira Keyless In. Moduł można elastycznie zintegrować z Systemem 106 Gira, łatwo doposażyć lub też stosować jako rozwiązanie samodzielne.

Dowiedz się więcej

Montaż i instalacja

Gira System 106 jest inteligentnie zaprojektowany w najdrobniejszych szczegółach, dzięki czemu montaż jest niezwykle prosty i bezpieczny dla instalatora. Przy montażu natynkowym obudowa jest montowana osobno na ścianie.

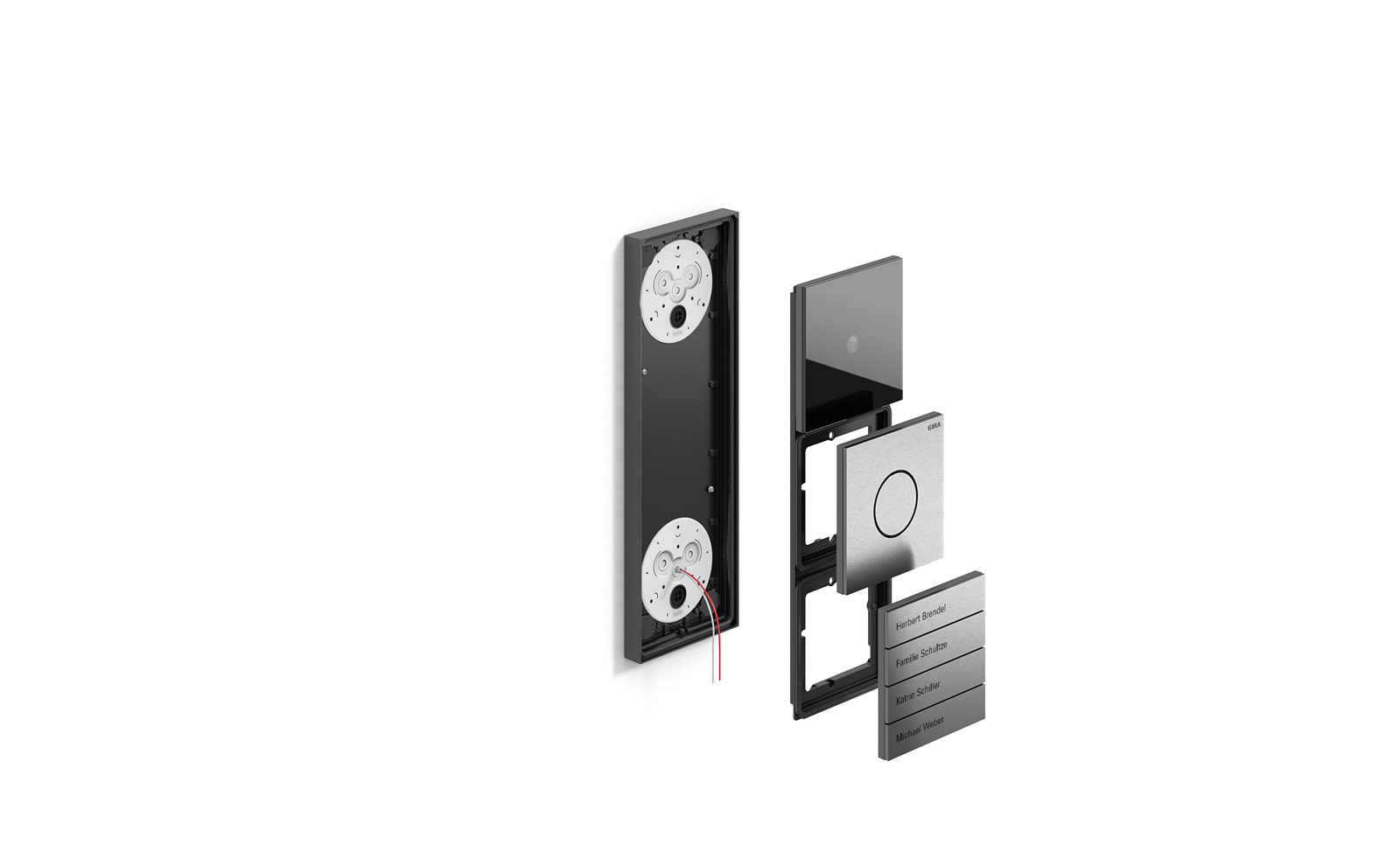

System 106 Gira – instalacja natynkowa

Kroki montażowe – instalacja natynkowa

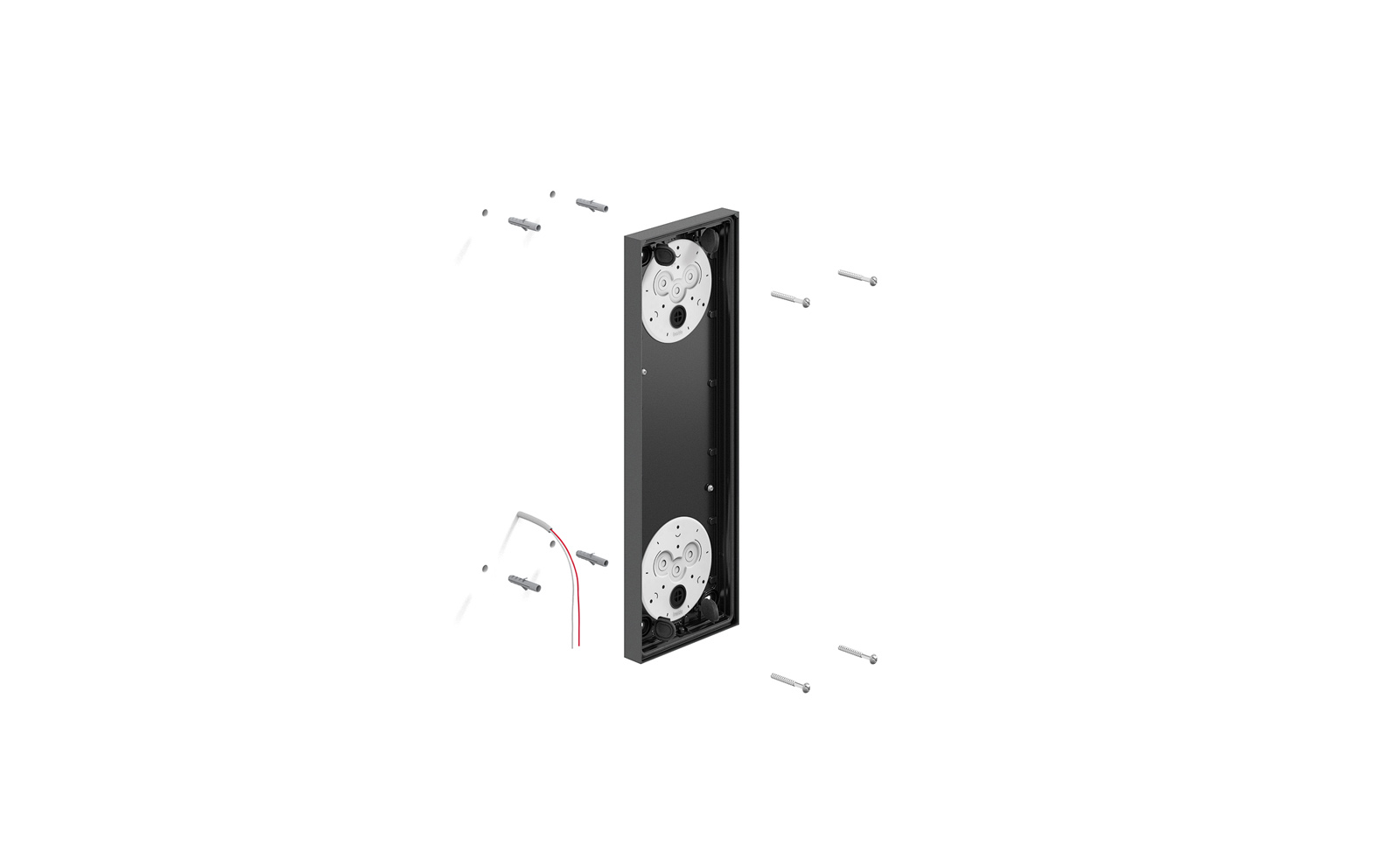

1. Przymocować korpus

W przypadku montażu natynkowego korpus bramofonu przykręca się w wybranej pozycji do ściany. W przypadku montażu w jednej płaszczyźnie obudowa jest skręcana z modułem podtynkowym.

2. Wyposażyć wspornik funkcyjny w moduły

Moduł przycisków przywołania System 106 Gira jest dostępny w dwóch wersjach. Dla modelu z przyciskami metalowymi Gira oferuje usługę opisów. Przyciski są opisywane laserowo wg indywidualnych wymagań przesyłanych w formularzu internetowym.

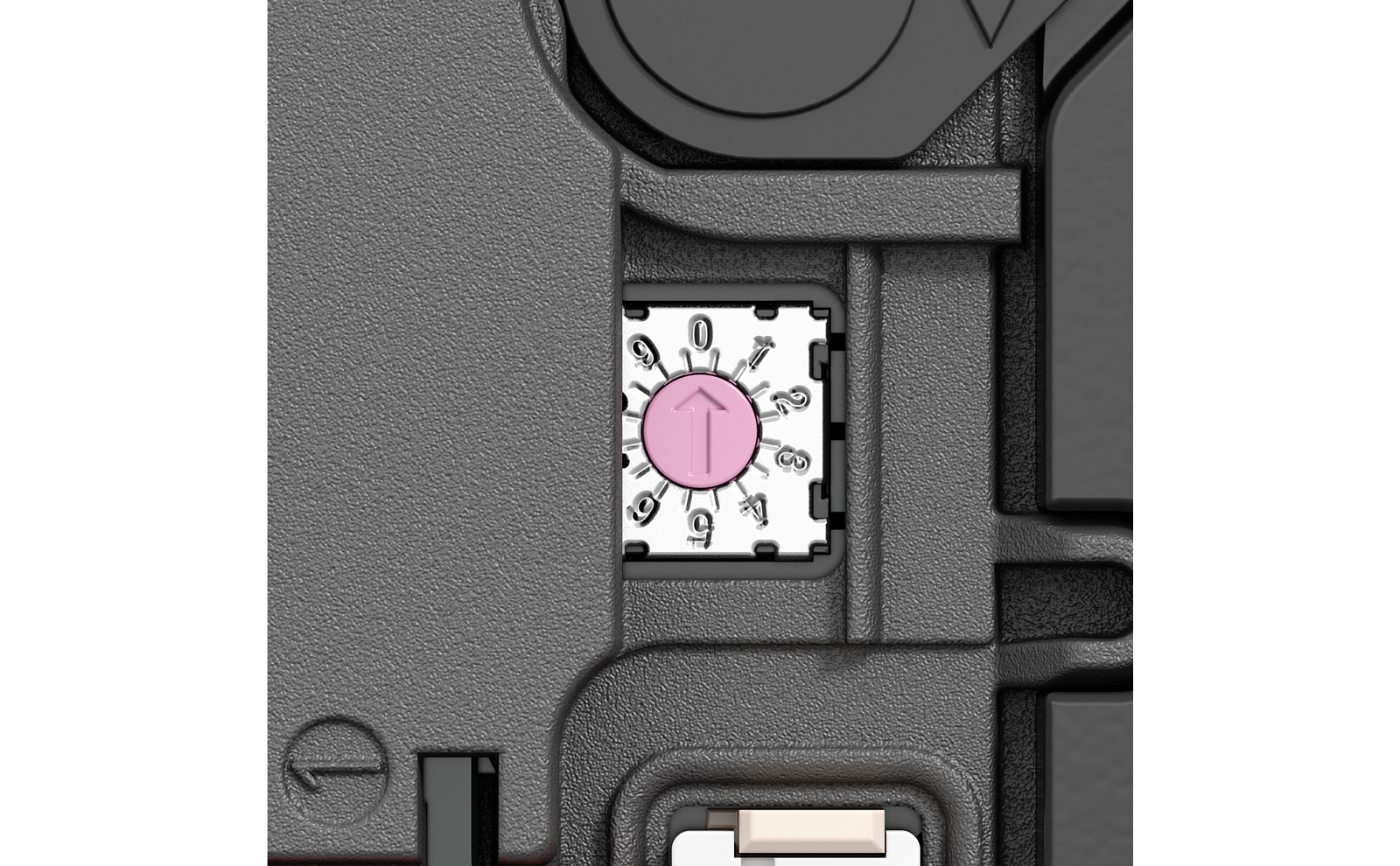

3. Dostosować sekcję obrazu kamery

Moduł kamery posiada z tyłu obrotowy przełącznik kodujący. Jeśli nie uda się zamontować kamery na optymalnej wysokości 1,5 m, za pomocą obrotowego przełącznika kodującego można dostosować obraz. Ustawianych jest dziewięć różnych pozycji.

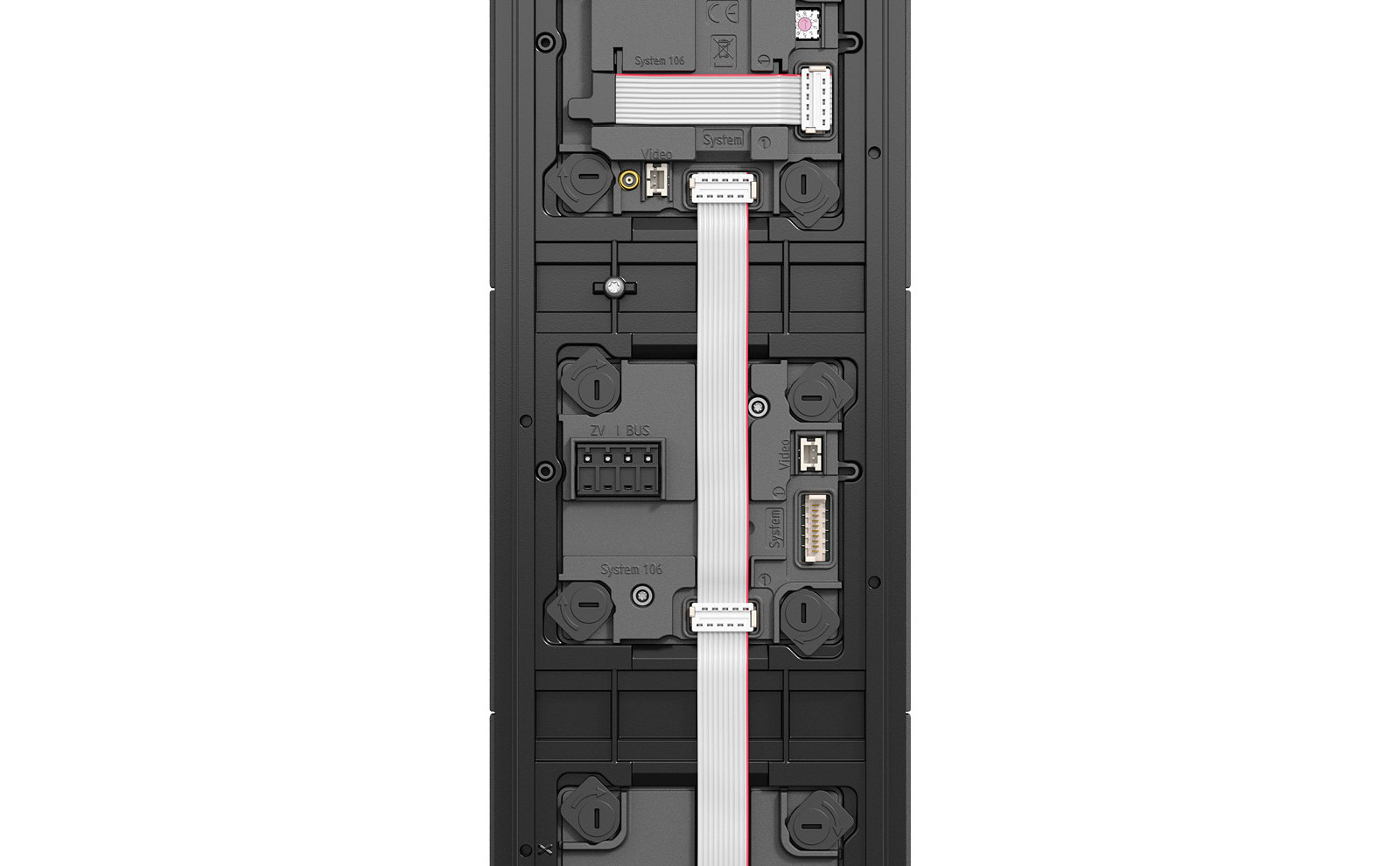

4. Połączyć moduły

Połączyć pionowo lub poziomo moduły za pomocą przewodu płaskiego i dodatkowo zamontować
terminatory. Linka bezpieczeństwa zapobiega przypadkowemu spadnięciu modułów podczas montażu.

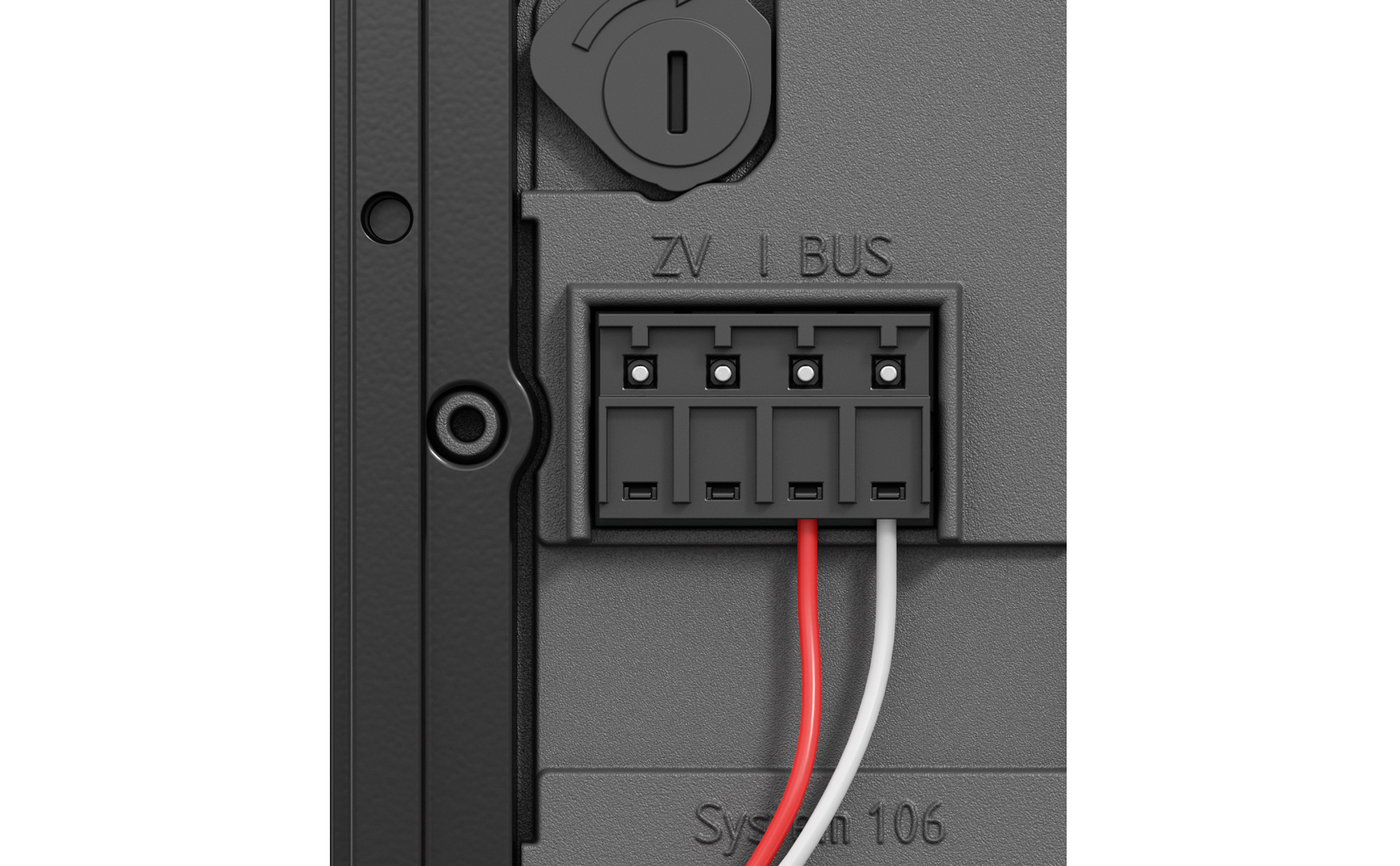

5. Podłączyć magistralę 2-przewodową

Technologia magistrali 2-przewodowej sprawia, że do zasilania różnych podzespołów i transmisji wszystkich sygnałów audio i wideo potrzebne są tylko dwa przewody. Umożliwia to szybki montaż zabezpieczony przed zamianą biegunowości. Podczas montażu należy pamiętać, aby przewody nie były poprowadzone z tyłu kamery.

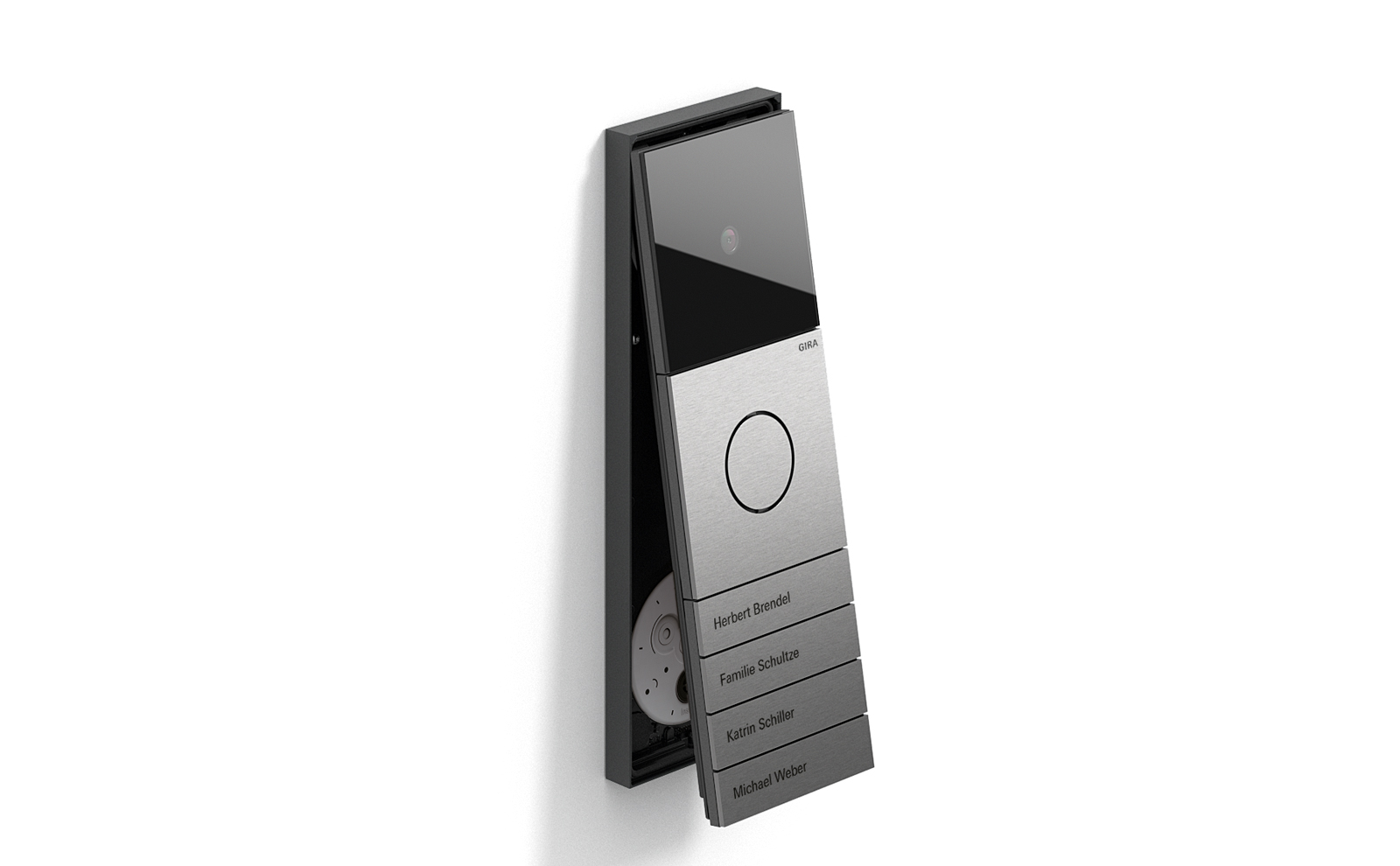

6. Zatrzasnąć wspornik funkcyjny

Po wyposażeniu wspornika funkcyjnego we wszystkie moduły należy go wczepić w górną część obudowy i nałożyć w dół na korpus. Następnie wystarczy zatrzasnąć wspornik funkcyjny z modułami w korpusie.

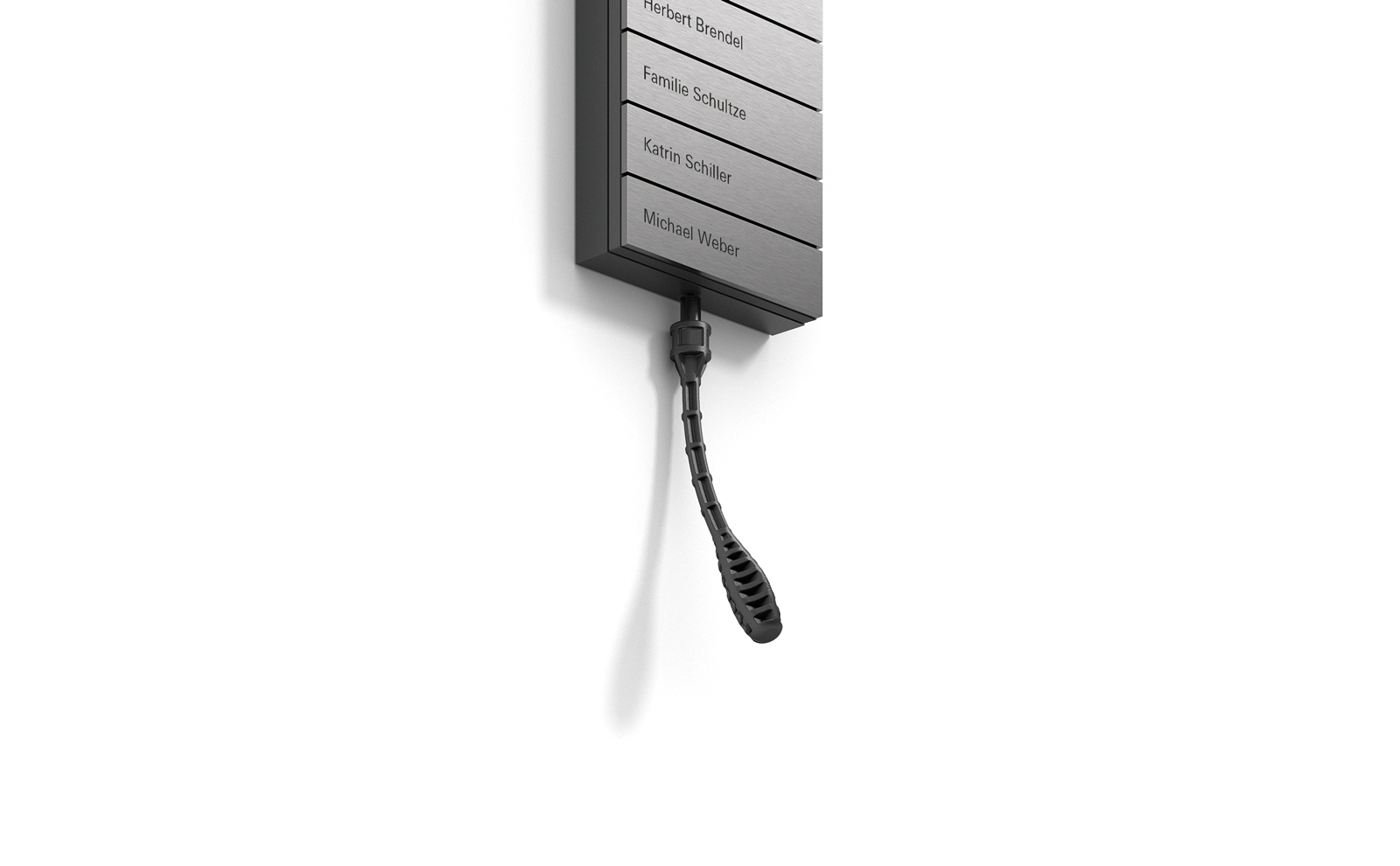

7. Zamknąć obudowę

Za pomocą opatentowanego uchwytu bitów ze specjalnym bitem należy wkręcić wystający pod obudową wkręt bez łba tak głęboko, aby zrównał się z krawędzią obudowy. W przypadku montażu podtynkowego należy włożyć specjalny klucz płaski między bramofon a model podtynkowy w celu skręcenia obudowy. Wyrównanie wysokości zapewnia, że urządzenia można zamontować w jednej płaszczyźnie również przy różnych grubościach materiału.

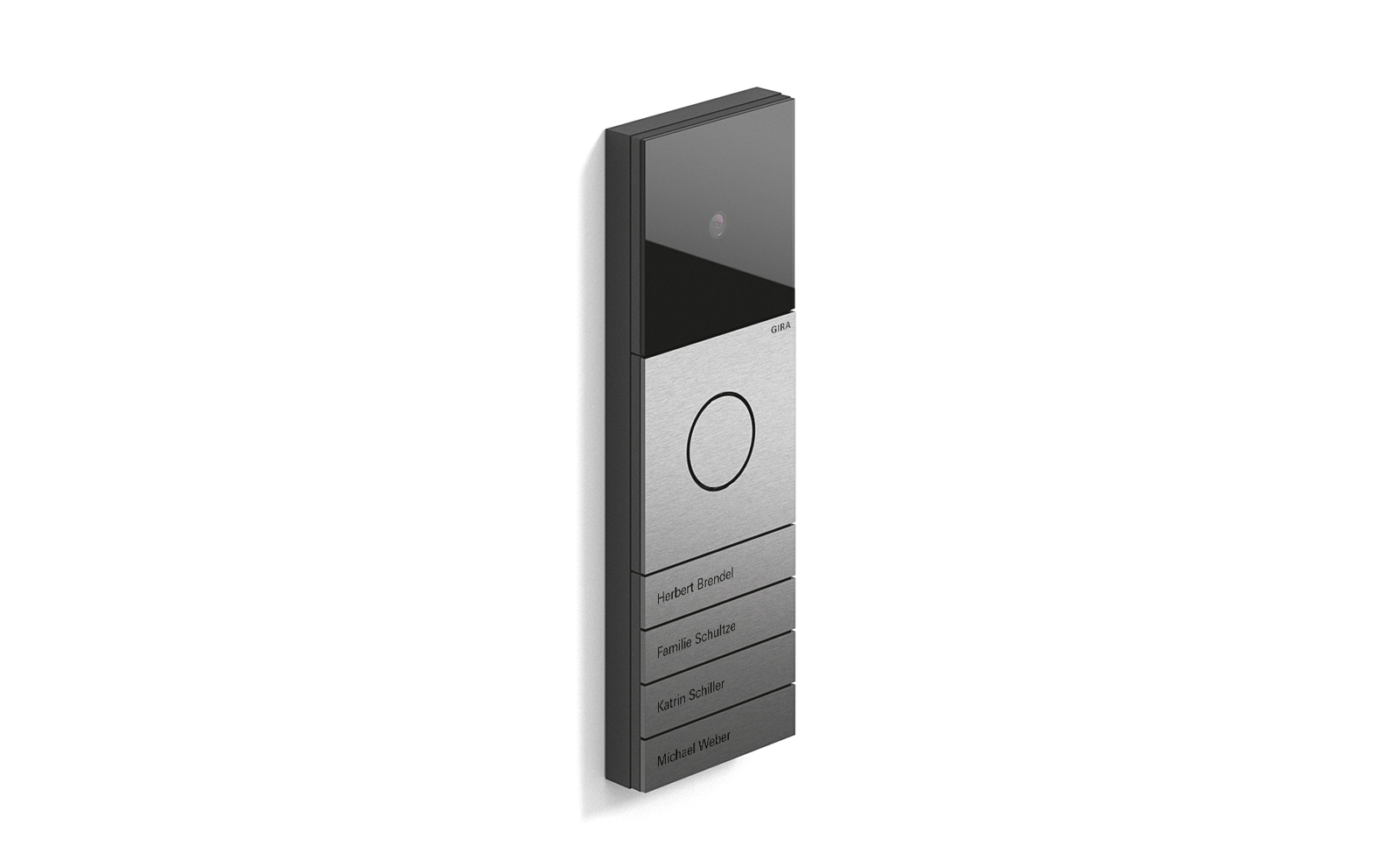

8. Bramofon jest zamontowany

Bramofon zabezpieczony przed kradzieżą jest zamontowany – na ścianie bądź w jednej płaszczyźnie ze ścianą, harmonijnie zintegrowany z panelem przednim lub skrzynką na listy.

Kompatybilne moduły do komunikacji i obsługi

Odpowiednikiem zewnętrznego bramofonu przy wejściu do domu jest unifon – moduł do obsługi i komunikacji montowany w pomieszczeniach. System 106 Gira można łączyć z wszystkimi unifonami z systemu domofonowego Gira. Bramka IP systemu domofonowego Gira umożliwia ponadto zdalny dostęp do systemu domofonowego za pomocą smartfonów i tabletów z systemami iOS i Android.

Wideounifon natynkowy 7 Gira

Wideounifon natynkowy 7 Gira do montażu natynkowego wewnątrz to nowoczesna instalacja domofonowa z wbudowaną funkcją wideo. Posiada on 7-calowy wyświetlacz wysokiej rozdzielczości i może być zamontowany na ścianie bądź ustawiony na podstawce.

Do wideounifonu natynkowego 7

Mobilny system domofonowy

Bramka IP systemu domofonowego firmy Gira zapewnia dostęp do systemu domofonowego za pomocą smartfonów i tabletów z systemami iOS i Android. Szyfrowanie komunikacji za pośrednictwem standardu Secure Data Access, który jest dostępny również w Gira S1, gwarantuje najwyższy poziom bezpieczeństwa.

Więcej informacji o mobilnym systemie domofonowym

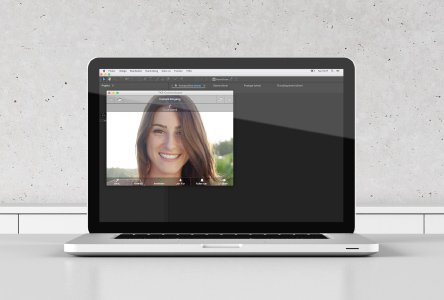

System domofonowy obsługiwany przez komputer

W pracy, w biurze czy w domu: w połączeniu z bramką IP systemu domofonowego
Gira komputer może być stosowany jako dodatkowy
domofon. Mieszkańcy widzą na ekranie, kto stoi przed drzwiami, mogą rozmawiać z gośćmi i wygodnie otwierać drzwi jednym kliknięciem myszki.

Obsługa systemu domofonowego za pomocą komputera z bramką IP systemu domofonowego

Filmy/wideoklipy

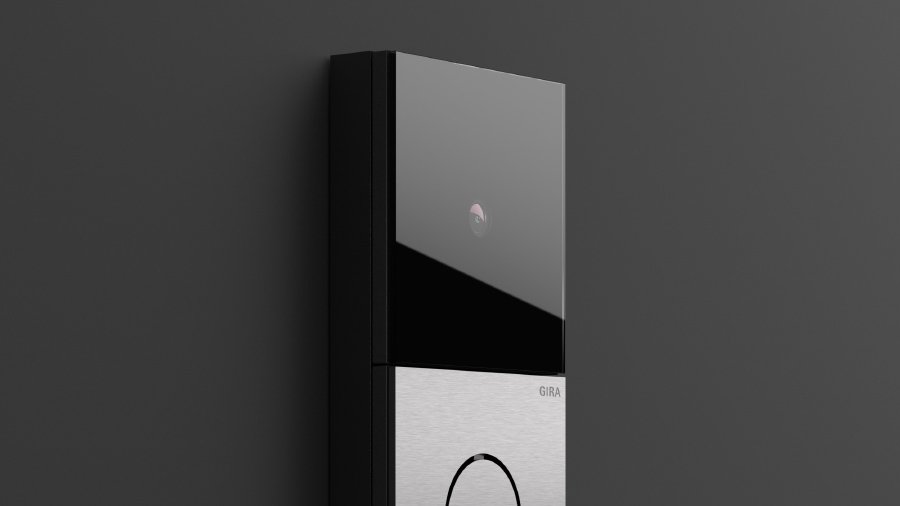

Modułowy i elastyczny system domofonowy – film o System 106 Gira

Szlachetny, purystyczny design, trwałe materiały i najnowocześniejsza technologia – film na temat serii System 106 Gira przedstawia ogólny przegląd wielu funkcjonalnych szczegółów, informuje o zaletach modułowej konstrukcji podczas montażu, jak również o wysokiej jakości materiałów i aspektach zrównoważonego rozwoju.

Zobacz film na temat serii System 106

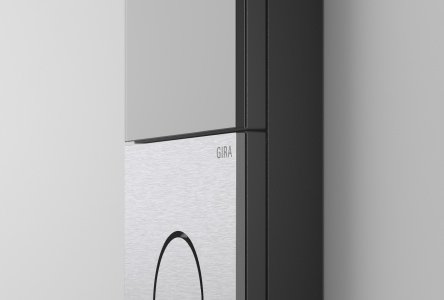

Wzornictwo

System 106 Gira jest modułowym systemem domofonowym z panelami przednimi wykonanymi z metalu i charakteryzuje się minimalistycznym, szlachetnym wzornictwem. Bazuje on na pojedynczych modułach o wymiarze podstawowym 106,5 × 106,5 mm, które można w elastyczny sposób łączyć i umieszczać dowolnie w pionie, poziomie lub też w układzie kwadratu.

Zobacz wideoklip na temat wzornictwa serii System 106

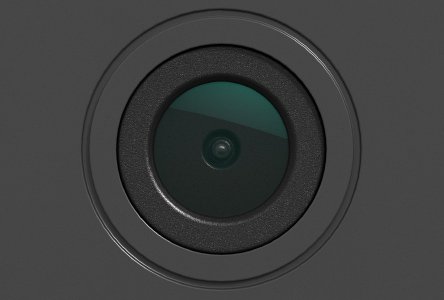

Technologia

Korpus oraz płaskie moduły serii System 106 Gira są pełne innowacyjnej techniki oraz funkcjonalnych szczegółów. Ozdobne i szklane panele przednie skrywają więc na przykład wysokiej jakości system domofonowy z tłumieniem dźwięków z otoczenia, kamerę z kompensacją przeciwoświetlenia, czujnik jasności do przycisków przywołania lub wbudowany układ ogrzewania, służący do ochrony systemu.

Zobacz wideoklip o technologii serii System 106

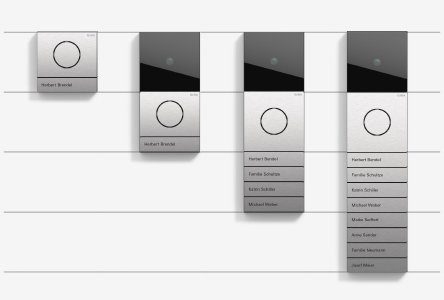

Moduły

System 106 Gira bazuje na przejrzystym układzie i obejmuje łącznie siedem modułów. Dzięki temu możliwa jest realizacja rozwiązań sięgających od domów jednorodzinnych aż po większe obiekty.

Zobacz wideoklip o modułach serii System 106

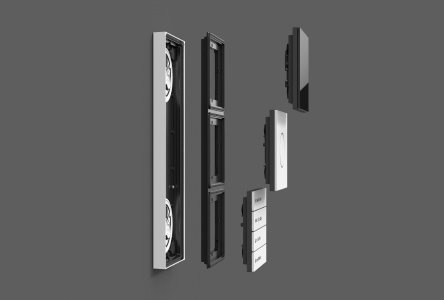

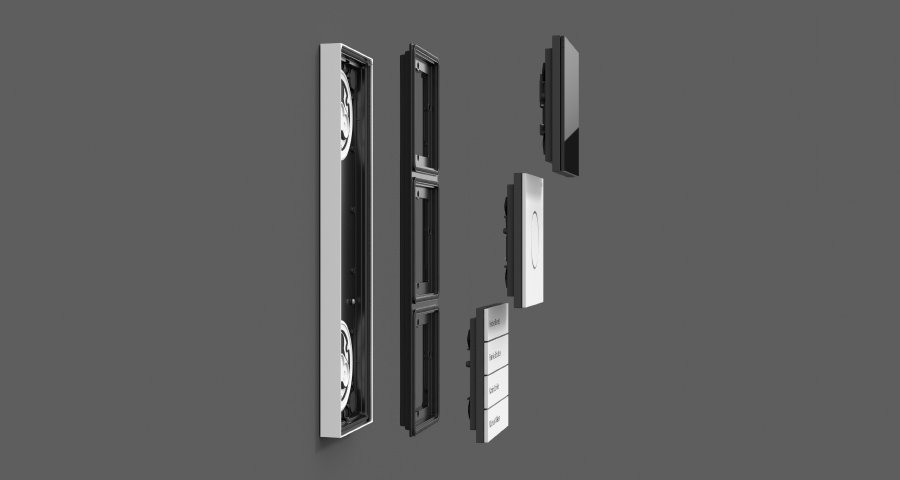

Instalacja

System 106 Gira jest łatwy w instalacji. Korpus bramofonu można bezpiecznie przykręcić do ściany. Moduły są mocowane na ramce nośnej za pomocą złączy bagnetowych, łączone ze sobą za pośrednictwem przewodu płaskiego i podłączane do magistrali 2-przewodowej.

Zobacz wideoklip o instalacji serii System 106

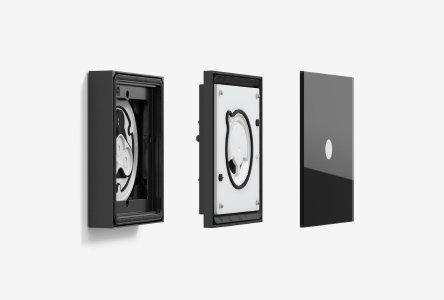

Środowisko naturalne i zrównoważony rozwój

Przy projektowaniu i doborze materiałów dla modułów System 106 Gira dużo uwagi poświęcono kwestii zrównoważonego rozwoju. System 106 charakteryzuje się tym, że został zaprojektowany w taki sposób, aby był wysoce przyjazny dla środowiska w przypadku demontażu, ponieważ wszystkie użyte materiały można całkowicie od siebie oddzielić.

Zobacz wideoklip na temat ochrony środowiska w serii System 106
